Strona główna » PRODUKTY ARCHIWALNE » MODUŁ PRZEKAŹNIKA CZASOWEGO PULSAR AWZ518 PC2
alt
MODUŁ PRZEKAŹNIKA CZASOWEGO PULSAR AWZ518 PC2MODUŁ PRZEKAŹNIKA CZASOWEGO PULSAR AWZ518 PC2MODUŁ PRZEKAŹNIKA CZASOWEGO PULSAR AWZ518 PC2

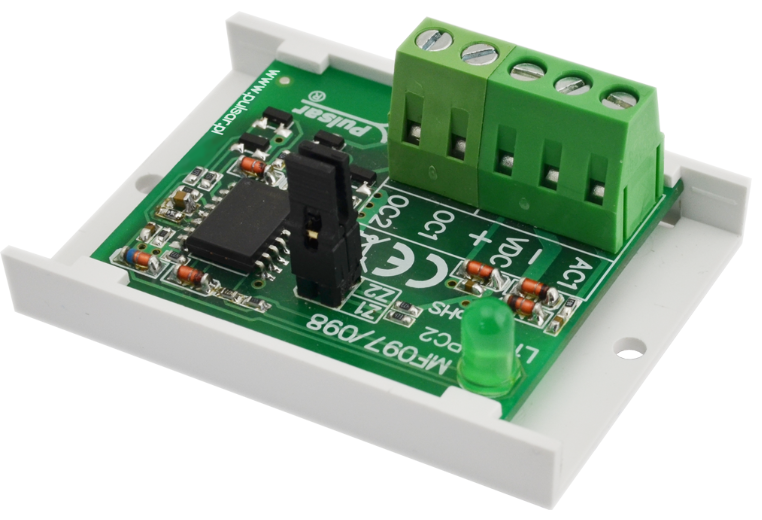

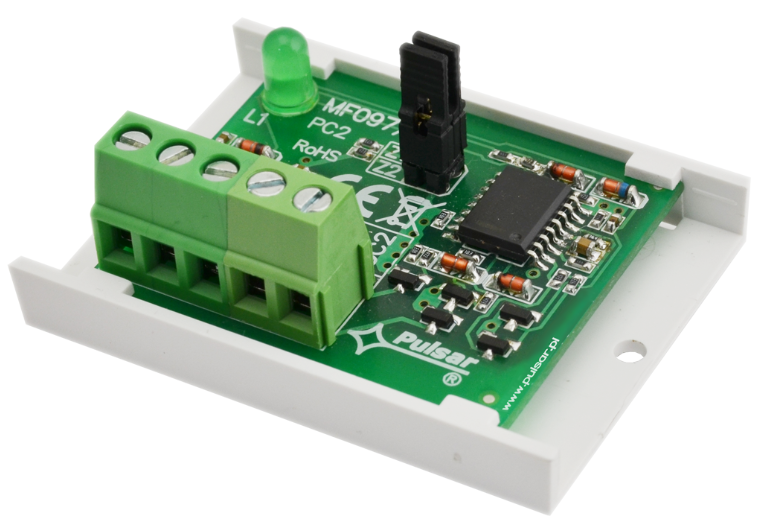

MODUŁ PRZEKAŹNIKA CZASOWEGO PULSAR AWZ518 PC2
MODUŁ PRZEKAŹNIKA CZASOWEGO PULSAR AWZ518 PC2
MODUŁ PRZEKAŹNIKA CZASOWEGO PULSAR AWZ518 PC2

MODUŁ PRZEKAŹNIKA CZASOWEGO PULSAR AWZ518 PC2

Pulsar

Dostępność: Produkt archiwalny

Koszt wysyłki: od 12,99 zł

Numer katalogowy: 13266

Kod EAN: 5906881444610

Stan produktu: Nowy

Gwarancja: 24 miesiące

Cena brutto: 63,78 zł

Cena netto: 51,85 zł

Cena katalogowa: 75,03 zł

Oszczędzasz: 11,25 zł

Brak zmiany ceny produktu w ciągu ostatnich 30 dni

Produkt chwilowo niedostępny w sprzedaży

dodaj do schowka

  • Opis produktu
  • Do pobrania (1)
Moduł przekaźnika czasowego Pulsar AWZ518 przeznaczony jest do kontroli stanu zasilania AC w obiektowych systemach alarmowych (np. nadajnikach monitorowania, centralach alarmowych, zasilaczach DC itp.). Umożliwia przekazanie informacji o zaniku zasilania AC z ustawionym czasem opóźnienia T oraz informacji o jego powrocie. Pojawienie się napięcia AC (chwilowe) w czasie odliczania czasu opóźnienia T powoduje wyzerowanie odliczania (zatrzymanie i powrót do stanu normalnego).

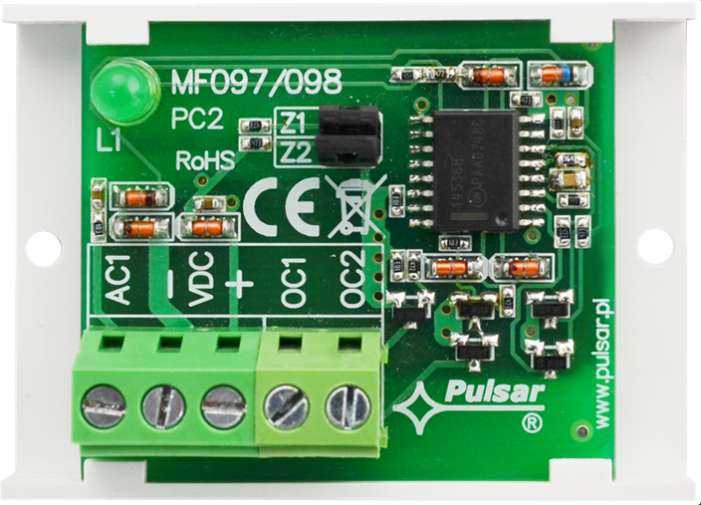

Moduł posiada wejście AC1, które należy podłączyć pod jeden z zacisków uzwojenia wtórnego transformatora zasilającego urządzenie (moduł musi być zasilany z 12V/DC, urządzenia do którego podłączony jest kontrolowany zacisk transformatora). Wyposażony jest także w 2 wyjścia OC (OC1, OC2) oraz diodę LED (L1) sygnalizujące status urządzenia. Do konfiguracji czasu opóźnienia sygnalizacji braku AC służą 2 zworki Z1, Z2.

Specyfikacja techniczna:

  • zakresy nastaw opóźnienia T: 4s/1min/16min/4h 15min (+/-10%)
  • wejście AC1:
    • 0V÷30V AC
    • wejście nieaktywne: 0V÷1V AC
    • wejście aktywne: 5V÷30V AC
    • GND= zacisk ‘VDC-‘ zasilania
  • wyjścia techniczne - typ OC 50mA max.:
    • wyjście OC1:
      • stan normalny: L (0V, GND)
      • stan aktywny: hi-Z (wysoka impedancja)
    • wyjście OC2:
      • stan normalny: hi-Z (wysoka impedancja)
      • stan aktywny: L (0V, GND)
  • sygnalizacja optyczna: L1 dioda LED zielona
  • warunki pracy: II kl. środowiskowa, -10 st. C ... +50 st. C
  • montaż: listwa montażowa z taśmą przylepną, wkręty montażowe x2 (otwory 3 mm)
  • złącza: Ф0,41÷1,63 (AWG 26-14)
  • napięcie zasilania: 10V ÷ 15V DC
  • pobór prądu: 5 mA
  • wymiary: 60 x 43 x 23 mm
  • waga: 0,03 g (netto)

W zestawie:

  • moduł przekaźnika czasowego Pulsar AWZ518 – 1 szt;
  • instrukcja.
