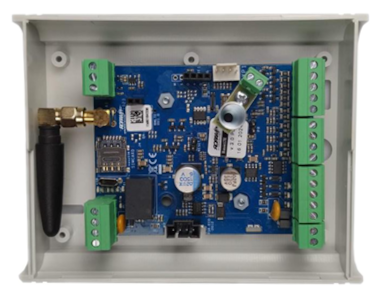

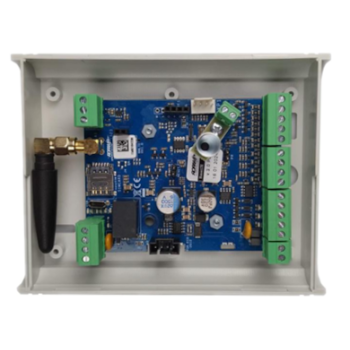

MODUŁ KOMUNIKACYJNY LTE (2G / 4G) ROPAM Basic4G-BOX

• wysyłanie powiadomień o zdarzeniach w systemie (SMS, E-Mail),
• wykonywanie połączeń VOICE/CLIP,
• zdalne sterowanie.

• wyświetlacz graficzny LCD-HMI-D4M – dla intuicyjnej obsługi i wizualizacji danych
• odbiornik radiowy EXP-RF – do komunikacji z urządzeniami bezprzewodowymi

Najważniejsze funkcje:

✔ Integracja z centralami alarmowymi:

✔ 2 tryby pracy modułu:

✔ Powiadomienia i sterowanie GSM:

✔ Automatyka domowa i techniczna:

✔ Kontrola i nadzór procesów technologicznych:

✔ Sterowanie systemami przemysłowymi:

Zastosowania modułu Basic4G:

• powiadomienia dla systemów alarmowych
• rejestracja temperatury na obiekcie
• zdalne sterowanie systemem alarmowym
• systemy kontroli dostępu
• kontrola i nadzór temperatury (np. serwerownie, chłodnie)
• kontrola i nadzór wartości analogowej (np. czujnik wilgotności gleby, czujnik wiatru)
• kontrola i sterowanie procesami technicznymi (np. przepompownie, kotłownie CO, fermy hodowlane)
• sterowanie wieloabonentowe automatyką bram wjazdowych

• wbudowany modem LTE z obsługą sieci 4G i 2G (LTE-FDD: B1/B3/B5/B7/B8/B20/B28, GSM: 850/900/1800/1900 MHz)
• moduł alarmowy – funkcje centrali alarmowej
• wejścia alarmowe:
  • 6 wejść NO/NC
  • 2 wejścia NO/NC lub analogowe 0-10V/4-20mA
• wejście FAC do kontroli zasilania AC
• wyjścia alarmowe:
  • 1 wyjście przekaźnikowe do sterowania np. bramą
  • 3 wyjścia OC – zabezpieczone zwarciowo i przeciążeniowo (0.7A)
• 1 wyjście zasilania AUX zabezpieczone (1A)
• 4 timery kalendarzowe, zegar RTC, synchronizacja z siecią LTE lub serwerami NTP
• obsługa czujnika temperatury serii TSR-x (brak w zestawie) i RHT-2 (brak w zestawie)
• wbudowany LogicProcessor do tworzenia zaawansowanych funkcji logicznych, funkcji arytmetycznych:
  • 10 niezależnych warunków logicznych
  • 10 przekaźników czasowych
  • 4 timery kalendarzowe
• powiadomienia o zdarzeniach poprzez: SMS / CALL / E-MAIL
• możliwość rozbudowy o moduł radiowy EXP-RF (opcja, brak w zestawie) umożliwiający sterowanie modułem przy pomocy max. 8 pilotów z serii TR-4H (brak w zestawie)
• obsługa do 8 użytkowników: 8 numerów telefonu, 8 adresów e-mail
• pamięć do 1000 zdarzeń z nadpisywaniem
• gniazdo antenowe SMA
• gniazdo na kartę nanoSIM
• obsługa do 8 komunikatów głosowych
• automatyczna kontrola kart pre-paid z powiadomieniami o minimalnym stanie konta
• sterowanie zdalne za pomocą: SMS / CLIP / DTMF
• monitoring GPRS dla stacji monitorującej agencji ochrony, współpraca ze stacją/serwerem RMS lub SIA-IP (funkcja dostępna wkrótce)
• microUSB – do programowania i aktualizacji
• obsługa za pomocą aplikacji mobilnej RopamBasic (Android, IOS) - wymaga aktywacja i wykupienie licencji ( Basic4G-RopamBasic - dostępna w naszym sklepie)
• rozłączne złącza zaciskowe
• program konfiguracyjny BasicLTE Manager do zarządzania lokalnego (poprzez microUSB) lub zdalnego (poprzez serwer RopamBridge(LTE)). Umożliwia on też konfigurację modułu oraz uaktualniania wersji oprogramowania urządzenia (wymianę firmware)
• zasilanie 12V

• wbudowany modem LTE z obsługą sieci 4G i 2G (LTE-FDD: B1/B3/B5/B7/B8/B20/B28, GSM: 850/900/1800/1900 MHz)
• typ transmisji danych: LTE, SMS, CALL, E-MAIL
• sygnał audio AUDIO IN, AUDIO OUT (złącze VSR): 2Vrms.
• wejście binarne I1-I8: NO, NC,  hi-Z/~200Ω, ~320Ω/hi-Z
• wejścia analogowe I7, I8: Uin= 0-10V/DC (max.) (impedancja Z=270KΏ , rozdzielczość 10mV, dokładność 1% całego zakresu). Iin = 4-20mA (max.) 500Ω, rozdzielczość 0,02mA, dokładność 1 % dla całego zakresu
• sygnalizacja awarii zasilania DC: U<11V
• obciążalność wyjścia O1: In=1A @30VDC/50VAC
• obciążalność wyjścia AUX: In=1A (ciągła), Ipeak=1,3A (chwilowe)
• zabezpieczenie przeciwzwarciowe i termiczne wyjścia AUX: Ilim=1A÷1,7A, Tj, Tc= 125°C (stan: ograniczenie prądu zwarciowego lub przeciążenie wyjścia)
• obciążalność wyjść O2-O4: Ilim=1A÷1,7A, Tj, Tc= 125 °C (stan: ograniczenie prądu zwarciowego lub przeciążenie wyjścia)
• pobór prądu przez układy modułu (bez wyjść): 40mA (min.), 50mA (śr.), 300mA (max.)
• złącza AWG: 24-12 wysuwane
• II klasa środowiskowa
• temperatura pracy: -10°C ... +55°C
• wilgotność pracy: RH: 20%...90%, bez kondensacji
• napięcie zasilania: U = 10,5V÷14,5V/DC min/max @ 1,5A min.
• wymiary płytki elektroniki: 68 x 87 x 32 mm
• waga: 65g

• częstotliwość: dual-band, 900/1800 MHz, dookólna
• złącze SMAm,  kątowa 90°
• zysk: 2,15 dBi
• VSWR <2.0
• impedancja: 50 Ω
• polaryzacja: pionowa, dookólna
• kolor: czarny
• wymiary: ø 10 x 48 mm
• temp. pracy: -30°C ... +85°C

• moduł Ropam Basic4G – 1 szt;
• obudowa natynkowa - 1 szt;
• antena GSM Ropam AT-GSM-MINI90 - 1 szt;
• instrukcja obsługi.
