MODUŁ BEZPIECZNIKOWY PULSAR AWZ595 4x2A TOPIC
MODUŁ BEZPIECZNIKOWY PULSAR AWZ595 4x2A TOPIC
MODUŁ BEZPIECZNIKOWY PULSAR AWZ595 4x2A TOPIC
MODUŁ BEZPIECZNIKOWY PULSAR AWZ595 4x2A TOPIC

MODUŁ BEZPIECZNIKOWY PULSAR AWZ595 4x2A TOPIC

Pulsar

Dostępność: Produkt archiwalny

Koszt wysyłki: od 12,99 zł

Numer katalogowy: 13277

Stan produktu: Nowy

Gwarancja: 24 miesiące

Cena brutto: 77,37 zł

Cena netto: 62,90 zł

Brak zmiany ceny produktu w ciągu ostatnich 30 dni

Produkt chwilowo niedostępny w sprzedaży

dodaj do schowka

  • Opis produktu
  • Do pobrania (1)
Produkt archiwalny

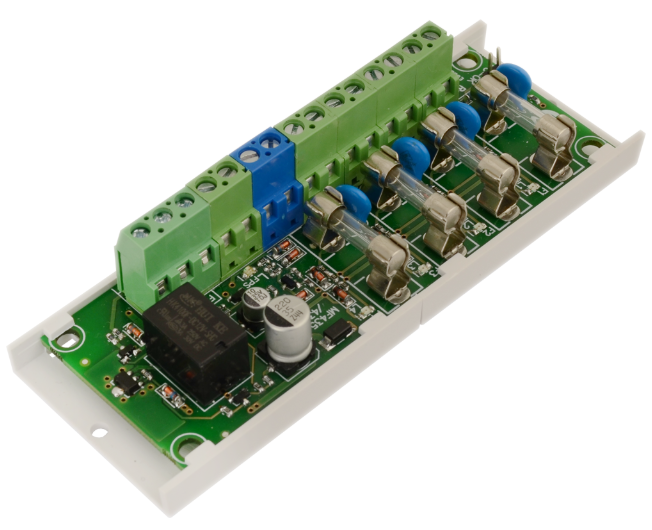

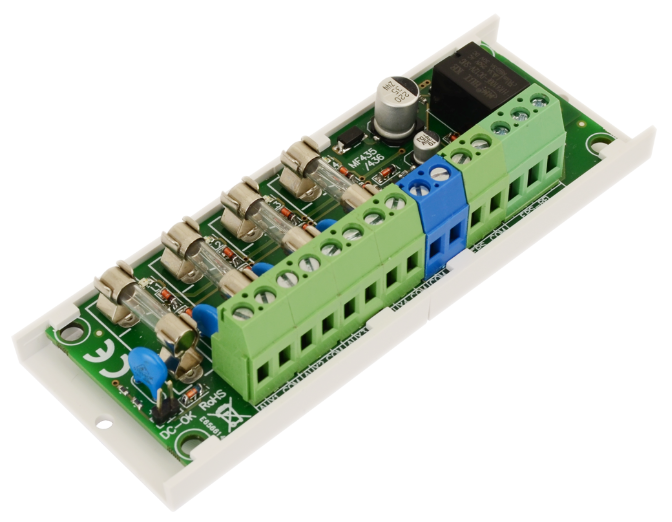

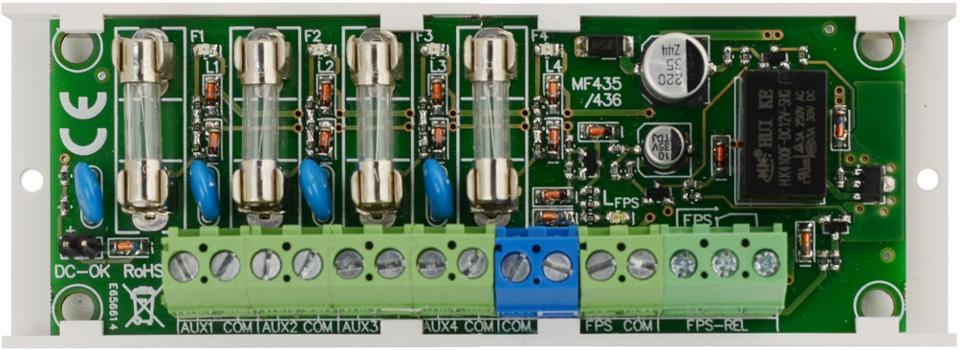

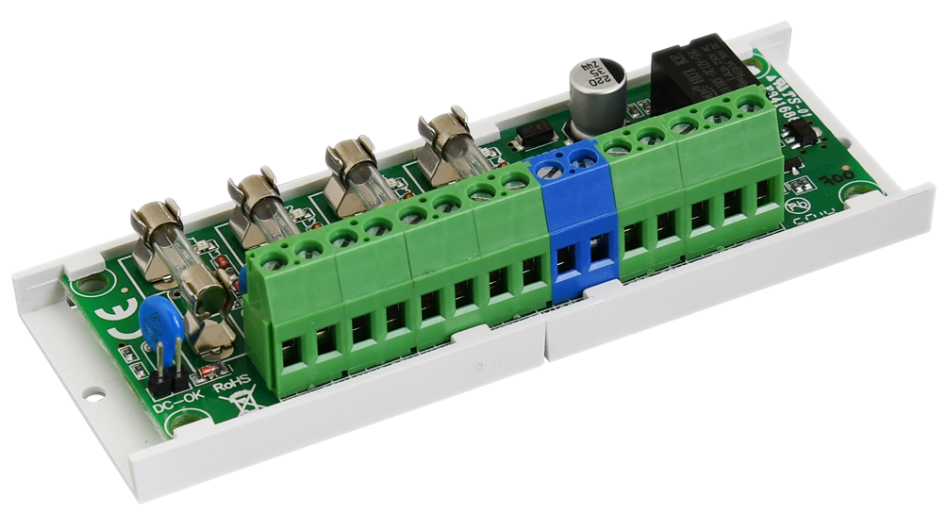

Moduł bezpiecznikowy AWZ595 przeznaczony jest do rozdziału zasilania w systemach niskonapięciowych wymagających napięcia z zakresu: 10V÷ 30V DC lub 10V÷24V AC (np. zasilacz buforowy, transformator itp.). Posiada wejście IN (do podłączenia zasilania) oraz 4 niezależne tory zasilania zabezpieczone bezpiecznikami topikowymi 2A. Stan wyjść sygnalizowany jest poprzez 4 diody LED L1÷L4. Uszkodzenie bezpiecznika sygnalizowane jest poprzez zgaszenie odpowiedniej diody LED: L1 dla AUX1, L2 dla AUX2 itd. Dodatkowo w przypadku awarii załączane jest wyjście FPS (stan hi-Z) i dioda LED LFPS oraz następuje przełączenie styków przekaźnika. Wyjście FPS może służyć do zdalnej kontroli stanu modułu np. zewnętrzna sygnalizacja optyczna.
Moduł jest przystosowany do podłączenia przewodów o maksymalnym przekroju 2,5mm2 .

Cechy produktu:

  • wyjście zasilania: 4x 2A TOPIC
  • przekrój przewodu: max. 2,5 mm2
  • ilość wejść/wyjść: 1/4
  • zabezpieczenia:
    • przeciwzwarciowe SCP
    • przeciążeniowe OLP
    • przepięciowe
  • sygnalizacja optyczna LED
  • wyjścia techniczne typu OC i przekaźnik: FPS - awaria bezpiecznika lub awaria zasilania AC/DC
  • zasilanie: 10÷30VDC / 10÷24VAC

Specyfikacja techniczna:

  • ilość wejść zasilania: 1 (zacisk IN) – przewód 2,5mm2 max.
  • ilość wyjść zasilania: 4 (zaciski AUX) – przewód 2,5mm2 max.
  • zabezpieczenia:
    • przeciwzwarciowe SCP: 4x 2A
    • przeciążeniowe OLP: 4x 2A
    • przepięciowe: warystory
  • sygnalizacja optyczna: diody LED zielone L1 ÷ L4 (stan wyjść AUX1÷AUX4), dioda LED czerwona LFPS (sygnalizująca awarie)
  • bezpieczniki F1÷F4: F 2A
  • warunki pracy: II kl. środowiskowa, -10 st. C ... +50 st. C
  • montaż: listwa montażowa z taśmą przylepną lub wkręty montażowe x2 (otwory Ø3 mm)
  • złącza:
    • wejścia/wyjścia zasilania, wyjście techniczne: Ф0,51÷2,05 (AWG 24-12), 0,5 ÷ 2,5mm2
  • napięcie zasilania: 10V ÷ 30V DC (+/-2%) lub 10V ÷ 24V AC (+/-2%)
  • napięcie wyjściowe: UAUX = UIN (zgodne z napięciem zasilania)
  • pobór prądu:
    • 15mA÷ 42mA @ Uin=10 ÷ 30 V DC
    • 37mA÷ 42 mA @ Uin=10 ÷ 24 V AC
  • wymiary: 120 x 43 x 26 mm
  • waga: 0,07 g (netto)

W zestawie:

  • moduł bezpiecznikowy Pulsar AWZ595 - 1 szt;
  • instrukcja.
