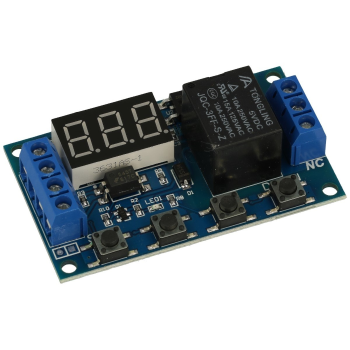

M792 PRZEKAŹNIK CZASOWY 6-30V / microUSB 10A NC/NO 230V

Wybór programów oraz ustawienie czasu

1. Wciśnij i przytrzymaj przycisk SET.
2. Wybierz numer programu (lista poniżej) za pomocą przycisków UP/DOWN.
3. Wciśnij przycisk SET i ustaw czas parametrów PO, CL oraz LOP (w zależności od wybranego programu).

• xxx. - ustawienie czasu w sekundach od (1-999 sekund)
• xx.x - ustawienie czasu w sekundach od (0.1-99.9 sekund)
• x.x.x. - ustawienie czasu w minutach (1-999 min)

Tryby działania

P1: Wzbudzanie natychmiastowe (parametr PO=czas odliczania)

• P1.1: po wzbudzeniu moduł odliczy ustawiony czas i się wyłączy. Ponowne wzbudzenie będzie możliwe dopiero po odliczonym czasie.
• P1.2: Po wzbudzeniu moduł odliczy ustawiony czas i się wyłączy. Ponowne wzbudzenie (podczas trwania poprzedniego) zacznie odliczać od nowa.
• P1.3: Po wzbudzeniu moduł odliczy ustawiony czas i się wyłączy. Ponowne wzbudzenie (podczas trwania poprzedniego) zatrzyma odliczanie.
• P1.4: Moduł zacznie odliczać automatycznie po podłączeniu zasilania, aby włączyć ponownie odliczanie należy ponownie uruchomić moduł.

P2: Wzbudzanie zwłoczne (parametr P0=czas odliczania, parametr CL= czas zwłoki)

• P2.1: Po wzbudzeniu moduł odliczy ustawiony czas zwłoki, następnie odliczy ustawiony czas przekaźnika i się wyłączy. Ponowne wzbudzenie będzie możliwe dopiero po wyłączeniu przekaźnika.
• P2.2: Po wzbudzeniu moduł odliczy ustawiony czas zwłoki, następnie odliczy ustawiony czas przekaźnika i się wyłączy. Ponowne wzbudzenie (podczas trwania poprzedniego) zacznie odliczać od nowa.

P3: Wzbudzanie natychmiastowe z przerwą (parametr P0=czas odliczania, parametr CL=czas przerwy, LOP=liczba cykli)

• P3.1: Po wzbudzeniu moduł załączy przekaźnik na ustawiony czas (parametr PO), następnie wyłączy przekaźnik na ustawiony czas przerwy (parametr CL), a następnie powtórzy cały proces ustawioną ilość cykli (parametr LOP). Ponowne wzbudzenie zatrzyma proces odliczania.
• P3.2: Moduł wzbudzi się automatycznie po włączeniu zasilania, załączy przekaźnik na ustawiony czas (parametr PO), następnie wyłączy przekaźnik na ustawiony czas przerwy (parametr CL), a następnie powtórzy cały proces ustawioną ilość cykli (parametr LOP). Aby włączyć ponownie odliczanie należy ponownie uruchomić moduł.

P4: Odliczanie włączy się dopiero, gdy z pinu wzbudzenia zniknie napięcie. Ponowne wzbudzenie będzie możliwe dopiero po odliczonym czasie.

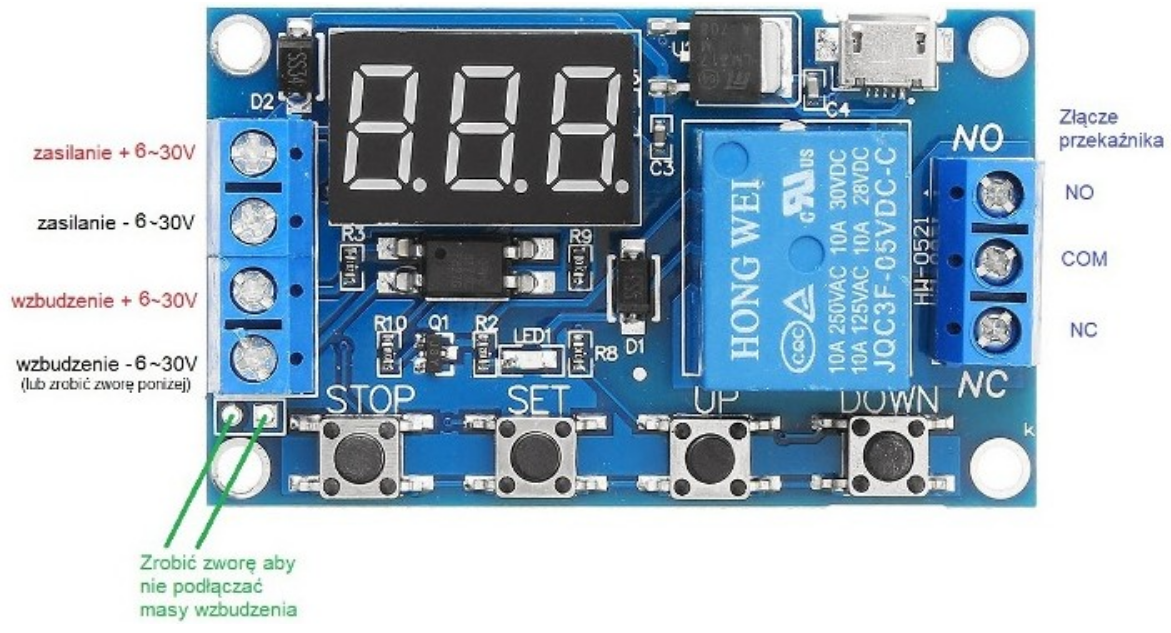

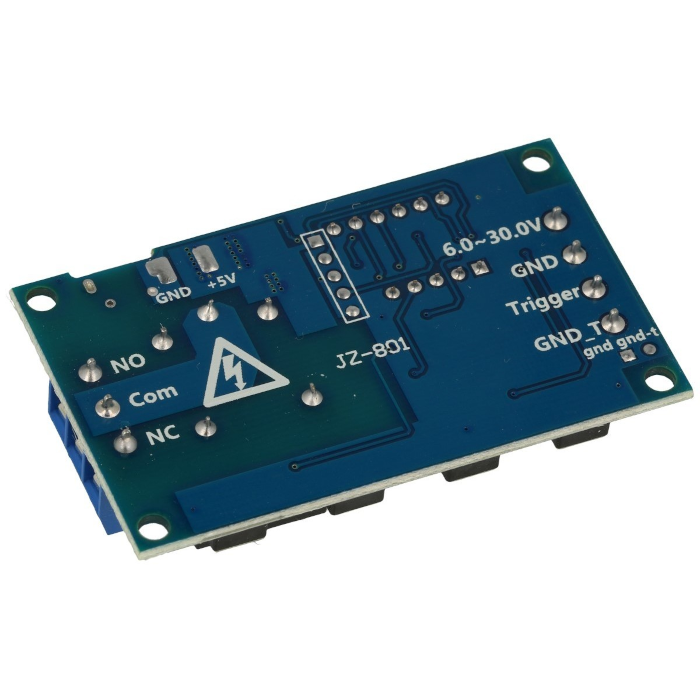

• podłączenie przewodów: złącze AK
• dioda LED sygnalizująca pracę przekaźnika
• max. obciążenie przekaźnika:
  • 10A/250V AC
  • 10A/30VDC
• napięcie zasilania: 6~30V lub poprzez złącze micro USB 5V
• wymiary: 38 x 63 mm

• przekaźnik czasowy M792 – 1 szt.
