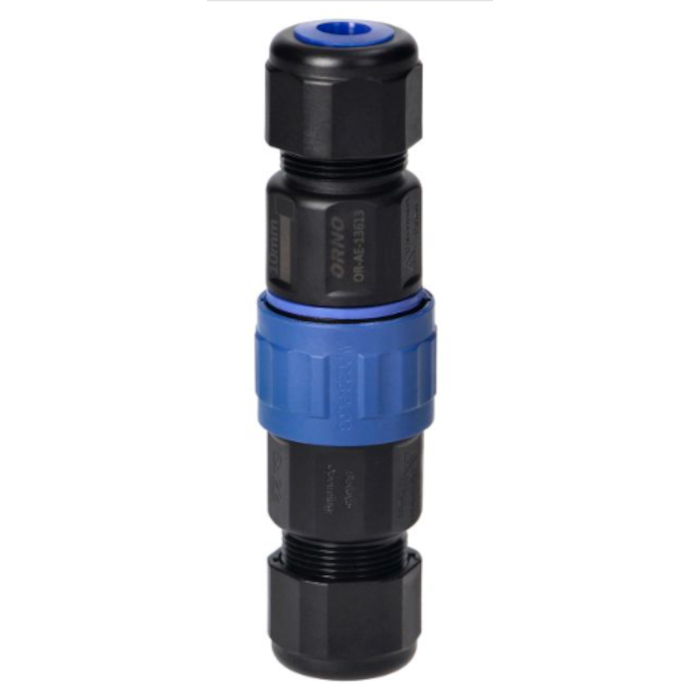

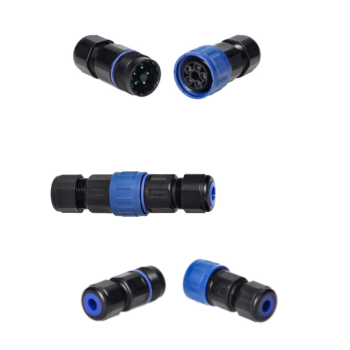

KONEKTOR KABLOWY GNIAZDO-WTYCZKA ORNO OR-AE-13613/10 IP68 10szt

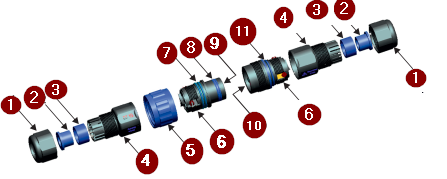

Budowa konektora:

Legenda:

1. nakrętka dławnicy
2. uszczelka wewnętrzna (dla przewodu od 5 do 8 mm)
3. uszczelka zewnętrzna (dla przewodu od 8 do 11 mm)
4. korpus
5. nakrętka
6. przyłącze śrubowe (odizolować 10 mm)
7. uszczelka nakrętki
8. podwójna uszczelka gniazda
9. gniazdo
10. wtyczka
11. podwójne uszczelnienie wtyczki

Konstrukcja:

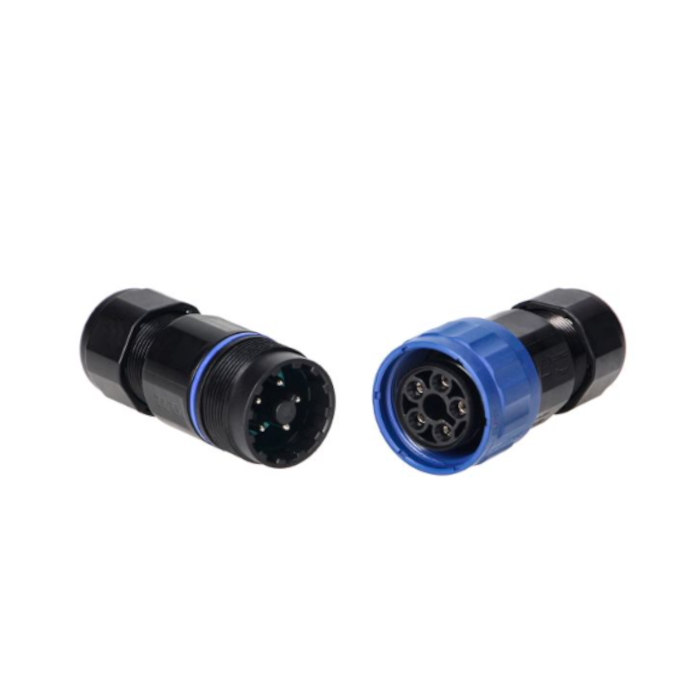

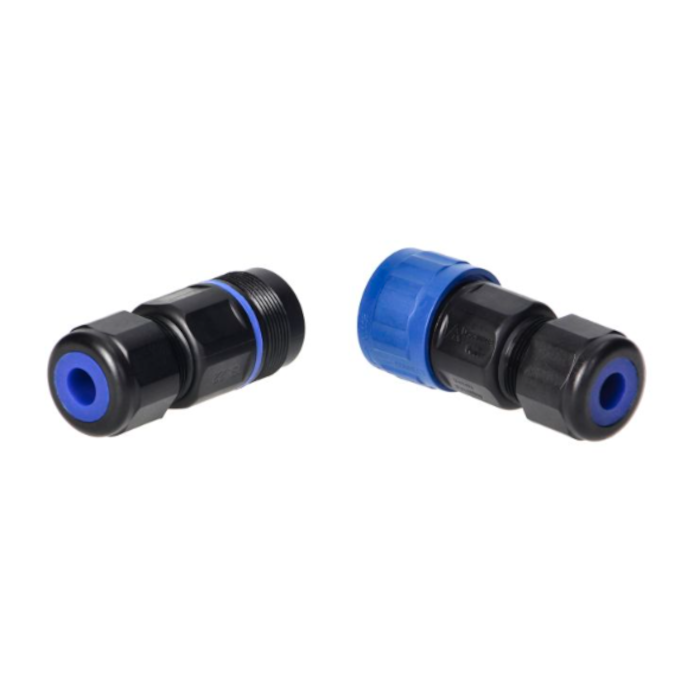

• złącze składa się z części wtykowej oraz gniazdowej

• solidna, kompaktowa obudowa o prostej formie

• stabilność połączenia zapewnia dokręcana nakrętka

• instalacja wymaga użycia klucza, co ogranicza dostęp osób nieuprawnionych

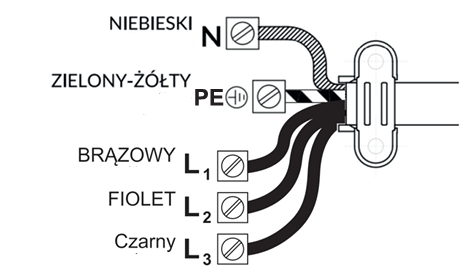

Legenda:

N - przewód neutralny
Pe - uziemienie
L1 - faza 1
L2 - faza 2
L3 - faza 3

Zastosowanie i funkcjonalność:

• możliwość wielokrotnego podłączania i odłączania przewodów

• sprawdza się w instalacjach tymczasowych, np. podczas modernizacji lub remontów

• pozwala na budowę rozłączalnych, modułowych systemów okablowania

Ochrona i szczelność:

• klasa szczelności IP68 chroniąca przed wilgocią i zanieczyszczeniami

• odporność na czynniki atmosferyczne i eksploatację zewnętrzną

• dopuszczony do zastosowań podziemnych

Rozwiązania uszczelniające:

• wtyk wyposażony w pierścień O-ring oraz dodatkową uszczelkę

• miejsce połączenia zabezpieczone podwójnym O-ringiem pod nakrętką

• dławica z dwuelementową uszczelką umożliwiającą dokładne dopasowanie do przewodu

Parametry podłączenia przewodów:

• obsługa kabli o przekroju do 5 × 4 mm²

• zaciski śrubowe ustawione pod kątem dla efektywnego wykorzystania powierzchni styku

• maksymalny przekrój przewodu w zacisku: 4 mm²

Materiał wykonania:

• tworzywo odporne na promieniowanie UV

• przeznaczony do długotrwałego użytkowania w warunkach zewnętrznych

Specyfikacja techniczna:

• typ konektora: plug-in
• przekrój poprzeczny przewodu: 4mm2
• ilość przewodów: 5
• średnica kabla: 6-12 mm
• prąd: 24 A
• napięcie znamionowe: 450 V
• stopień ochrony: IP68
• materiał styków: mosiądz cynowany
• obudowa uniepalniona: TAK
• odporność na promieniowanie UV: tak
• klasa palności obudowy UL94: V2
• wymiary - długość: 93 mm
• możliwość montażu w gruncie: tak

W zestawie:

• konektor kablowy gniazdo-wtyczka ORNO OR-AE-13613/10 - 1 pakiet 10 sztuk.
