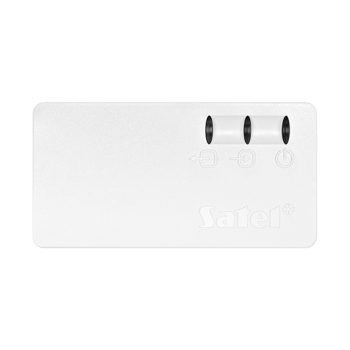

IZOLATOR MAGISTRALI RS485 Satel ISO-RS485 System BE WAVE
Dostępność: Dostępny
Czas wysyłki: 24 godziny
Koszt wysyłki: od 12,99 zł
Numer katalogowy: 25090
Kod EAN: 5905033339446
Stan produktu: Nowy
Gwarancja: 24 miesiące
- Opis produktu
- Do pobrania (1)
Izolator magistrali Satel ISO-RS485 do galwanicznego odizolowania dwóch części magistrali RS-485
Urządzenie zwiększa odporność instalacji na zakłócenia elektromagnetyczne oraz awarie elektryczne, a dodatkowo wzmacnia i stabilizuje sygnał transmisji. Dzięki temu możliwe jest wydłużenie magistrali nawet o 1000 metrów oraz tworzenie dodatkowych odgałęzień w systemie.Izolacja galwaniczna magistrali RS-485
- galwaniczne odizolowanie dwóch części magistrali RS-485
- możliwość separacji 2 grup urządzeń w systemie
- zwiększenie bezpieczeństwa i stabilności komunikacji
Ochrona i bezpieczeństwo
- zabezpieczenie magistrali przed zakłóceniami elektromagnetycznymi
- ochrona przed awariami elektrycznymi
- poprawa niezawodności działania systemu
- wzmacnianie transmitowanego sygnału
- stabilizacja komunikacji na magistrali RS-485
- poprawa jakości transmisji danych
"Rozbudowa" magistrali
- możliwość przedłużenia magistrali RS-485 o dodatkowe 1000 metrów - idealne rozwiązanie dla rozbudowanych instalacji
- możliwość wykonania dodatkowego odgałęzienia magistrali
- łatwiejsza rozbudowa i organizacja systemu
Podłączenie i sygnalizacja
- zaciski śrubowe do podłączenia przewodów magistrali RS-485 - szybki i wygodny montaż
- diody LED sygnalizujące pracę urządzenia
- czytelna kontrola stanu działania izolator

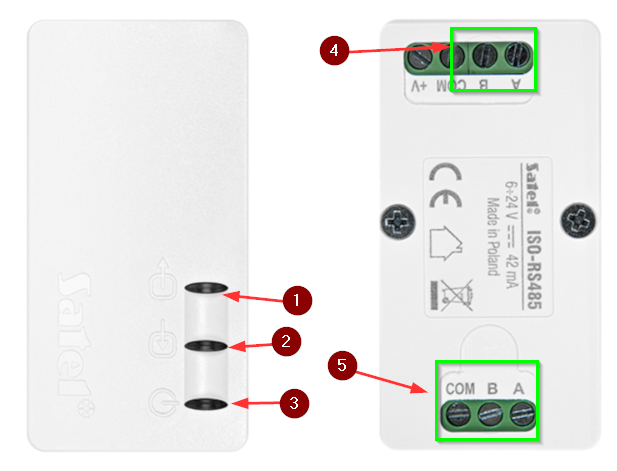

Legenda:
- wskaźnik LED [zielony] – połączenie z magistralą pierwotną
- wskaźnik LED [zielony] – połączenie z magistralą wtórną
- wskaźnik LED [czerwony] – zasilanie
- pierwotna magistrala komunikacyjna RS [PRI]
- wtórna magistrala komunikacyjna RS [SEC]

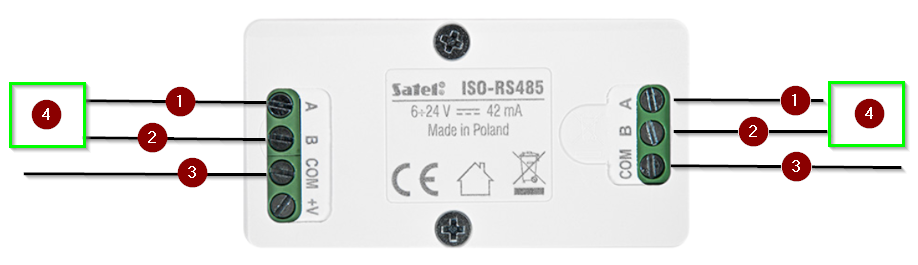

Podłączenie urządzenia
- A (magistrala komunikacyjna RS)
- B (magistrala komunikacyjna RS)
- COM (masa)
- RS485
Jak to zrobić krok po kroku?
- Przykręć przewody magistrali komunikacyjnej do zacisków izolatora. Do zacisków A i B obok zacisku +V (wejście zasilania) przykręć przewody magistrali pierwotnej [PRI], a do zacisków A i B po przeciwnej stronie obudowy, przykręć przewody magistrali wtórnej [SEC].
- Przykręć rezystory 120Ω do zacisków A i B izolatora.
- Przykręć przewody masy do zacisków COM izolatora.

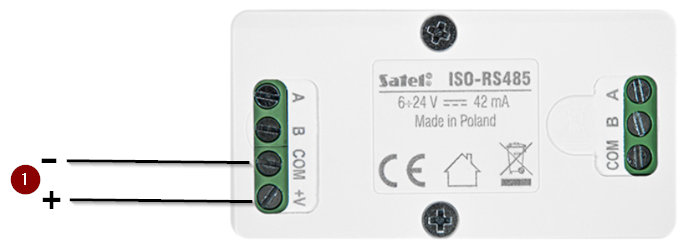

- 6-24V DC
Specyfikacja techniczna:
- maksymalna długość magistrali wtórnej: 1000m
- rezystory terminujące (zakończeniowe): 120Ω (±20%)
- temperatura pracy: -10°C...+55°C
- maksymalna wilgotność: 93% (±3%)
- napięcie zasilania: 6...24V DC
- pobór prądu: max. 42mA
- wymiary: 68 x 35 x 22 mm
- waga: 36 g
