DWUKANAŁOWY STEROWNIK ROPAM IO-ari-230V DOPUSZKOWY

Sterowanie może odbywać się na 2 sposoby:

• łącznik podwójny monostabilny (impulsowy/dzwonkowy): jeden przycisk służy do sterowania 1 kanałem, drugi do sterowania 2 kanałem

• kompatybilność z serią Neo-IP/-64, NeoGSM-IP/-64, NeoLTE-IP/-64
• sterowanie:
  • z aplikacji na telefon z systemem Android lub iOS (aplikacja RopamNeo),
  • z panelu dotykowego Ropam,
  • poprzez zdarzenia systemowe (logikę).

Właściwości sterownika IO-ari-230V

• kompatybilność: Neo-IP/-64, NeoGSM-IP/-64, NeoLTE-IP/-64
• sygnalizacja optyczna LED
• 2 tryby pracy: autonomiczna (lokalnie) lub systemowa (z centralnego urządzenia, tj. w ramach współpracy z centralą z serii Neo-IP/-64)
• sterowanie oświetleniem:
  • lokalne (łączniki monostabilne)
  • zdalne (aplikacja mobilna, panele dotykowe, zdarzenia systemowe)
• 2 wyjścia 230V 5A NO1, NO2
• 2 wejścia sterujące I1, I2  (np. przycisk dzwonkowy)

Właściwości komunikacji ari

• automatyczne sterowanie mocą nadawania, do +10dBm, w zależności od siły (RSSI) i jakości (LQI) dla maksymalnej żywotności baterii
• dwukierunkowa, szyfrowana komunikacja w paśmie ISM 868 MHz
• zasięg do 2000m (w terenie otwartym)
• wysoka czułość RF: do -110dBm

Sygnalizacja LED - dwukolorowa dioda sygnalizująca m.in.:

• zaprogramowanie modułu do APm-ari / brak łączności z APm-ari - po włączeniu zasilania niebeska dioda LED mruga co ok. 1 sek. Przestaje mrugać po ok. 14 min.
• moduł nie został zaprogramowany do APm-ari - czerwona dioda świeci światłem ciągłym
• tryb "Walk Test" - niebieska dioda mruga przy każdej próbie transmisji, a ilość mrugnięć oznacza jakość połączenia zgodną z poziomem Slevel APM-Ari:
  • 1 mrugnięcie - brak łączności
  • 2 mrugnięcia - sygnał (Slevel) znikomy
  • 3 mrugnięcia - sygnał (Slevel) słaby
  • 4 mrugnięcia - sygnał (Slevel) dobry
  • 5 mrugnięć - sygnał (Slevel) doskonały

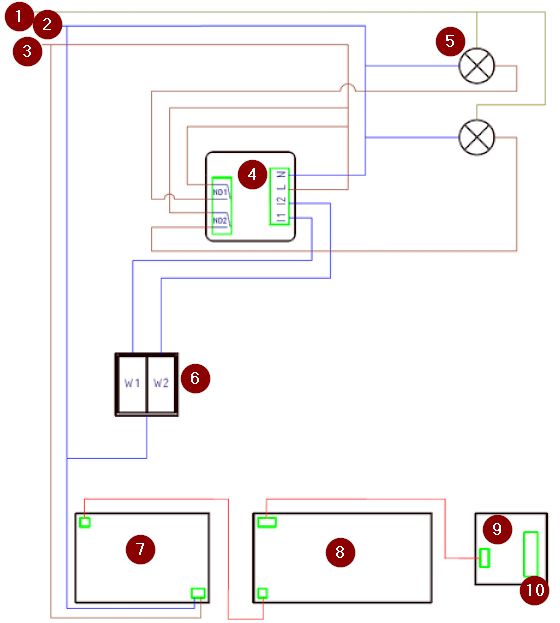

Przykład schemat montażu sterownika

1. PE - uziemienie
2. N - przewód neutralny
3. L - faza
4. moduł IO-ari-230V
5. Żarówka (brak w zestawie)
6. Włącznik (brak w zestawie)
7. Zasilacz (brak w zestawie)
8. Centrala Ropam z serii Neo-IP/-64, NeoGSM-IP/-64, NeoLTE-IP/-64 (brak w zestawie)
9. Moduł APm-ari (brak w zestawie)
10. Antena (brak w zestawie)

• komunikacja ARI w paśmie ISM: 868,000 MHz do 870,000 MHz czułość: -110 dBm, moc nadawania: do +10dBm
• czułość RF: do -110 dBm
• styk sabotażowy: otwarcie obudowy, oderwanie obudowy od podłoża
• programowanie: z poziomu centrali alarmowej
• dopuszczalne obciążenie wyjść: 6A/250VAC (AC1), 6A/30VDC (DC1)
• złącza: zaciski śrubowe 1mm2
• obudowa natynkowa z ABS, biała
• klasa środowiskowa: II
• temperatura pracy: -10°C ... +55°C
• wilgotność względna: 20-90% RH, bez kondensacji
• zasilanie: 230V AC
• wymiary: 48 x 25 x 48 mm
• waga netto: ~25g

• moduł Ropam IO-ari-230V - 1 szt;
• skrócona instrukcja.
