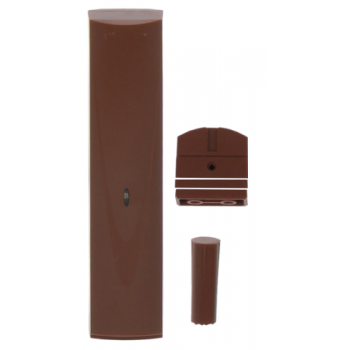

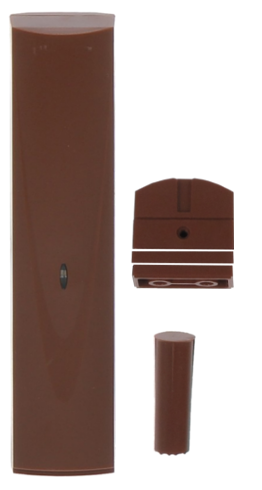

CZUJKA WIBRACYJNA I MAGNETYCZNA SATEL VD-1 BR

Czujka wibracyjna i magnetyczna Satel VD-1 BR jest częścią podstawowej ochrony obwodowej, idealnie sprawdzając się jako urządzenie zabezpieczające drzwi czy okna poprzez wykrywanie drgań spowodowanych próbami wyważenia (czujnik piezoelektryczny) lub sygnalizowanie otwarcia (sensor magnetyczny). Dzięki zaawansowanym mechanizmom obróbki sygnału z sensora piezoelektrycznego czujka wibracyjna odróżnia naturalne drgania odbierane z otoczenia (np. silne podmuchy wiatru, przeciągi) od takich, które wywołane są próbą sforsowania drzwi lub okna. Dodatkowo urządzenie oferuje regulację poziomu czułości sensora wibracji (dla wykrycia pojedynczych silnych drgań) oraz niezależne ustawienie liczby impulsów (lekkich wibracji), których sekwencja spowoduje naruszenie czujki.
Zastosowanie 2 wbudowanych kontaktronów daje możliwość wyboru sposobu montażu – magnes współpracujący z czujnikiem magnetycznym może być w zależności od potrzeb umieszczony pod czujką lub u jej boku. Oddalenie magnesu od wybranego kontaktronu powoduje zmianę stanu wyjścia alarmowego NC czujki, co sygnalizuje centrali naruszenie chronionych drzwi, okna itp.
Wbudowana czerwona dioda LED (w zależności od sposobu świecenia) informuje o wykryciu przez czujkę mocnej wibracji, zarejestrowaniu lekkich drgań, naruszeniu sensora magnetycznego lub o liczbie ustawionych impulsów dla czujki wibracyjnej. Urządzenie posiada także zabezpieczenie antysabotażowe reagujące na otwarcie obudowy i oderwanie od ściany.

Cechy produktu:


• sensor piezoelektryczny
• zaawansowana obróbka sygnału z sensora piezoelektrycznego
• 2 kontaktrony pozwalające na wybór sposobu montażu magnesu
• dioda LED do sygnalizacji
• styk sabotażowy reagujący na otwarcie obudowy i oderwanie od podłoża.
• regulacja czułości i parametrów detekcji
• wyjście przekaźnikowe NC do łączenia z centralą
• niezależna zintegrowana czujka magnetyczna

Specyfikacja techniczna:


• dopuszczalne obciążenie styków przekaźnika (rezystancyjne): 40 mA / 16V DC
• orientacyjny zasięg detekcji czujki wibracyjnej w zależności od powierzchni montażu:
  - beton: 1,5 m
  - cegła: 2,5 m
  - drewno: 3,5 m
  - stal: 3 m
  - PCW: 2,25 m
• klasa środowiskowa wg EN50130-5: II
• kolor: brązowy
• temperatura pracy: -10°C ...+55°C
• napięcie zasilania: 12V DC (±15%)
• pobór prądu: 3,5 mA (stan gotowości), 5,4 mA (max.)
• wymiary obudowy: 26 x 112 x 29 mm
• wymiary obudowy magnesu do montażu powierzchniowego: 26 x 13 x 19 mm
• wymiary podkładki pod magnes do montażu powierzchniowego: 26 x 13 x 3,5 mm
• wymiary obudowy magnesu do montażu wpuszczanego: 28 x 10 x 10 mm
• waga: 64 g

W zestawie:


• czujka Satel VD-1 BR - 1 szt;
• magnes do montaż powierzchniowego - 1 szt;
• magnes do montażu wpuszczanego - 1 szt;
• podkładka pod magnes powierzchniowy - 2 szt;
• instrukcja.
