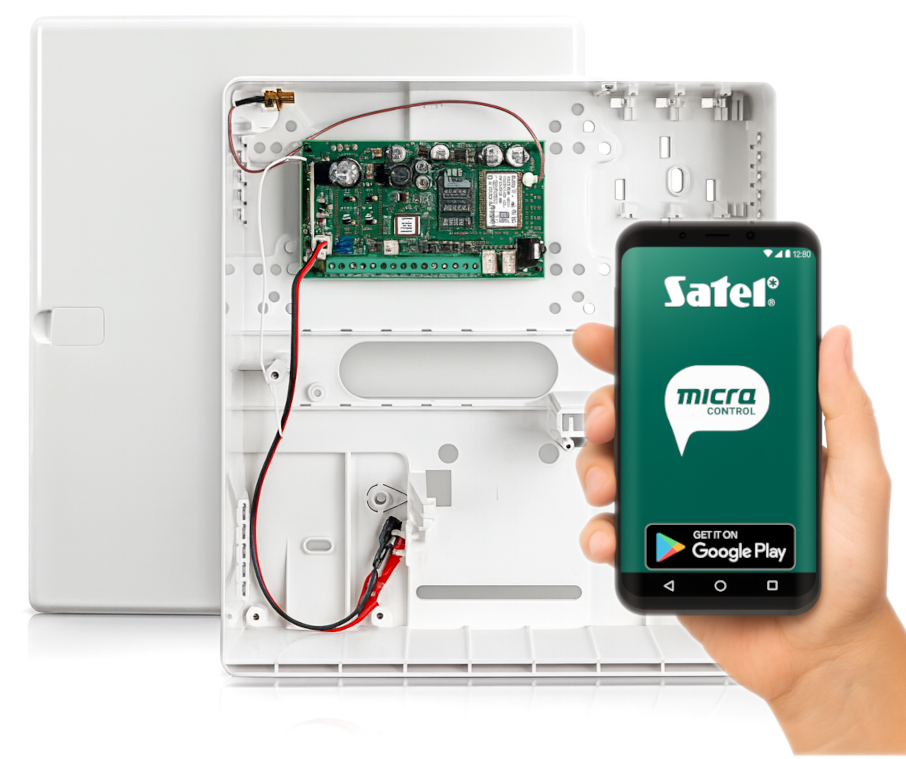

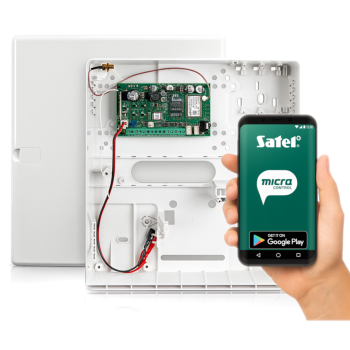

CENTRALA ALARMOWA SATEL MICRA KOMUNIKATOR GSM/GPRS

Wejścia i wyjścia

• 4 indywidualnie programowane wejścia przewodowe z możliwością pracy w trybie cyfrowym (NO, NC, EOL) lub analogowym (pomiar napięcia 0...16,56 V)
• 2 programowalne wyjścia przekaźnikowe typu NO lub NC
• wyjście typu OC pracujące w charakterze wskaźnika sygnalizującego problem z zalogowaniem do sieci GSM lub wskaźnika czuwania
• wyjście wysokoprądowe o obciążalności 0,5A z bezpiecznikiem polimerowym realizujące funkcję wyjścia zasilającego (opcjonalnie może pełnić funkcję wejścia zasilającego)
• dodatkowe wejście przewodowe TMP obsługujące linie NO lub NC:
  • w trybie modułu komunikacyjnego pełni rolę wejścia sabotażowego
  • w trybie modułu alarmowego typ reakcji jest programowalny

Obsługa urządzeń bezprzewodowych

• bezprzewodowa czujka:
  • dymu i ciepła MSD-300
  • ruchu PIR MPD-300
  • magnetyczna MMD-300
  • magnetyczna z wejściem roletowym MMD-302
  • zalania wodą MFD-300
  • zbicia szyby MGD-300
    • klawiatura bezprzewodowa MKP-300
    • urządzenia bezprzewodowe należy zarejestrować przy pomocy programu GPRS-SOFT
    • wbudowany superheterodynowy odbiornik fal radiowych.
      • obsługa do 8 pilotów 433 MHz produkowanych przez firmę SATEL;
      • obsługa do 8 czujek bezprzewodowych 433 MHz produkowanych przez firmę SATEL;
      • obsługa klawiatury bezprzewodowej MKP-300.
• możliwość zdalnego sterowania wyjściami przekaźnikowymi przy pomocy usługi CLIP.

Komunikacja i sterowanie

• komunikator GSM/GPRS z powiadamianiem SMS i monitoringiem
• informowanie o stanie nadzorowanych urządzeń oraz modułu w formie monitoringu w formacie Contact ID (GPRS, SMS) lub powiadamiania (SMS, CLIP)
• kodowana transmisja zdarzeń przesyłanych w technologii GPRS (przy pomocy protokołu TCP lub UDP) oraz formatu SATEL IP lub SIA-IP
• automatyczne przejście na SMS w razie problemu z transmisją GPRS
• okresowe transmisje testowe w celu kontroli poprawnego działania modułu:
  • na wybrane numery telefonów (wiadomość SMS lub wykorzystanie usługi CLIP)
  • do stacji monitorujących
• możliwość załączania / wyłączania czuwania na obiekcie przy pomocy usługi CLIP
• możliwość wyzwalania dodatkowych transmisji testowych:
  • po zidentyfikowaniu numeru telefonu dzwoniącego (usługa CLIP)
  • po odebraniu polecenia z programu GPRS-SOFT
• możliwość zdalnej obsługi przy pomocy aplikacji MICRA CONTROL
• możliwość nasłuchiwania dźwięków z monitorowanego obiektu za pośrednictwem telefonu (gniazdo do podłączenia mikrofonu)
• nieulotna pamięć rejestrująca do 1024 zdarzeń
• możliwość sprawdzania stanu dostępnych środków oraz ważności konta karty SIM zainstalowanej w module

Aplikacja mobilna MICRA CONTROL (Android)

• sterowanie systemem za pomocą wiadomości SMS:
  • włączanie i wyłączanie czuwania
  • blokowanie wejść
  • sprawdzanie stanu systemu
  • sterowanie wyjściami
• automatyczną konfigurację.

Konfiguracja i diagnostyka

• konfiguracja modułu:
  • lokalnie – za pośrednictwem portu RS-232 (TTL),
  • zdalnie – za pośrednictwem sieci GSM (technologia GPRS),
  • zdalnie – przy pomocy wiadomości SMS.
• możliwość zdalnej aktualizacji oprogramowania modułu przy pomocy GPRS (moduły z wbudowanym telefonem GSM u-blox LEON-G100)
• wskaźnik poziomu sygnału GSM odbieranego przez przemysłowy telefon komórkowy oraz wskaźnik problemów związanych z logowaniem do sieci GSM
• możliwość zdefiniowania operatora sieci, do której ma się logować moduł
• możliwość automatycznego restartu modułu

Zasilanie

• zasilacz impulsowy o wydajności 2 A z zabezpieczeniem przeciwzwarciowym, wyposażony w układ kontroli stanu akumulatora i odłączania akumulatora rozładowanego
• zasilanie napięciem zmiennym 18 V (±10%)
• możliwość zasilania napięciem stałym 12V

Wygląd płytki elektroniki modułu

1. odbiornik superheterodynowy o wysokiej czułości
2. przewody do podłączenia akumulatora
3. diody LED informujące o stanie modułu
4. port RS-232 (standard TTL) pozwala na lokalne programowanie przy pomocy programu GPRS SOFT (połączenie można wykonać przy pomocy konwertera USB-RS oferowanego przez firmę SATEL)
5. gniazdo do podłączenia anteny
6. gniazdo karty nano-SIM (karta SIM musi mieć aktywną usługę GPRS, jeżeli kody zdarzeń mają być przesyłane przy pomocy technologii GPRS)
7. gniazdo mikrofonowe

• liczba wejść przewodowych: 4+1
• liczba wyjść: 2 przekaźnikowe, 1 niskoprądowe typu OC, 1 zasilające
• napięcie zasilania: 18V AC (±10%)
• zalecany typ transformatora: TR40VA (40VA / 18VAC)
• typ zasilacza modułu: A
• prąd wyjściowy wbudowanego zasilacza: 2A
• pobór prądu z sieci 230 V: 50 mA (w stanie gotowości), 150 mA (max.)
• pobór prądu z akumulatora: 120 mA (w stanie gotowości ), 420 mA (max.)
• napięcie zgłoszenia awarii akumulatora: 11V (±10%)
• napięcie odcięcia akumulatora: 10,5V (±10%)
• prąd ładowania akumulatora: 250mA (±20%)
• zakres napięcia wyjściowego zasilacza: 10,5…13,8V DC
• wyjście AUX: 500mA / 12V DC
• wyjście FT: 50mA / 12V DC
• dopuszczalne obciążenie styków przekaźnika (rezystancyjne): 1000mA / 24V AC/DC
• liczba obsługiwanych pilotów: 8
• typy obsługiwanych pilotów: P-2, P-4, T-1, T-2, T-4, MPT-300, MPT-350
• zasięg pilotów w terenie otwartym: do 100m (P-2, P-4, T-1, T-2, T-4, MPT-300), do 400m (MPT-350)
• liczba obsługiwanych czujek bezprzewodowych: 8
• liczba obsługiwanych klawiatur bezprzewodowych: 1
• zakres częstotliwości pracy urządzeń bezprzewodowych: 433,05 ÷ 434,79 MHz
• typ gniazda mikrofonowego: Jack 3.5 mm
• klasa środowiskowa: II
• temperatura pracy: -10°C ...+55°C
• wilgotność max.: 93% (±3%)
• wymiary płytki elektroniki: 120 x 68,5 mm
• wymiary urządzenia w obudowie: 266 x 286 x 100 mm
• waga urządzenia w obudowie (bez transformatora i akumulatora): 1072 g

• moduł Satel Micra - 1 szt;
• antena Satel ANT-LTE-I – 1 szt;

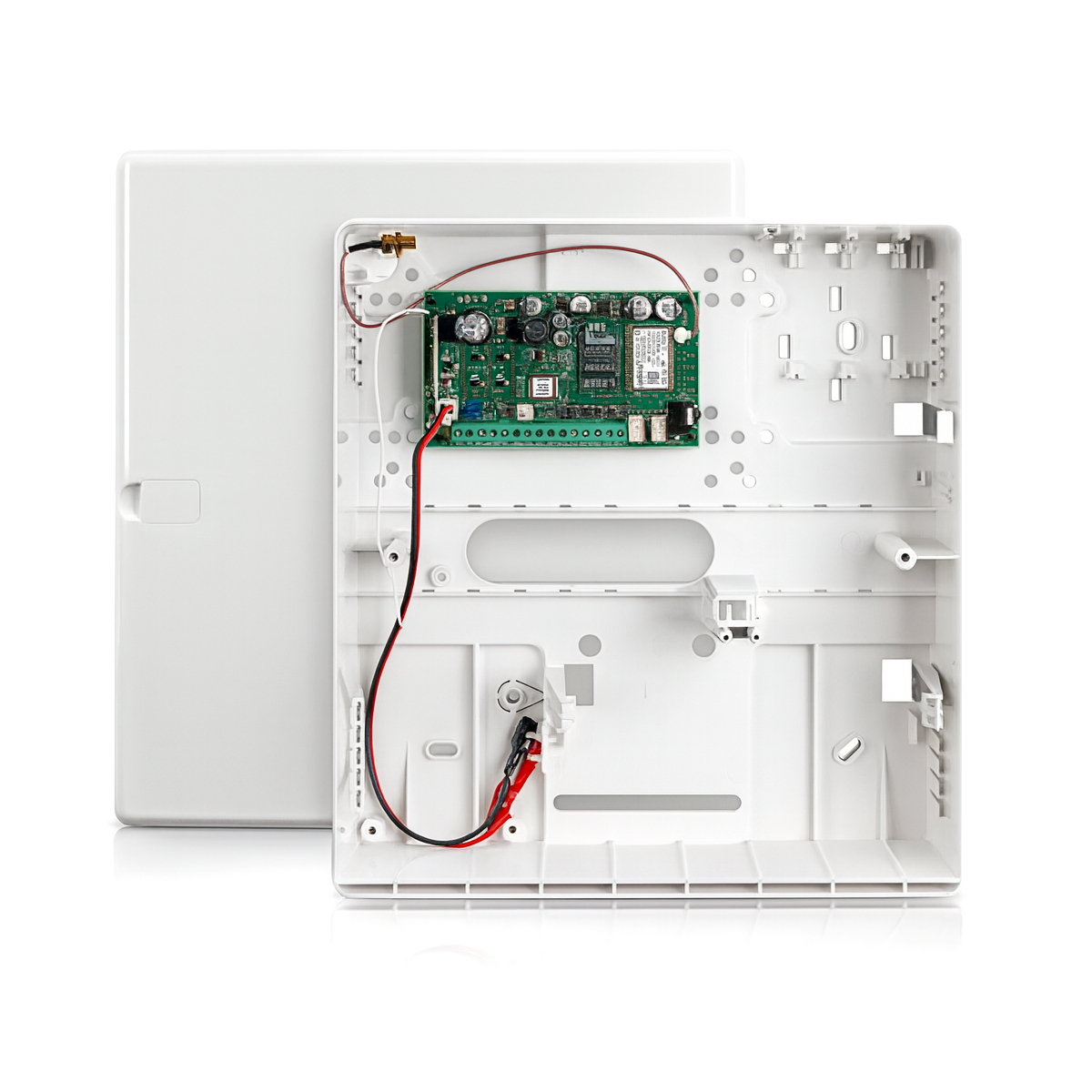

• obudowa plastikowa natynkowa Satel OPU-4 P – 1 szt;
• akcesoria (przewód do akumulatora, kołki montażowe);
• instrukcja skrócona.
