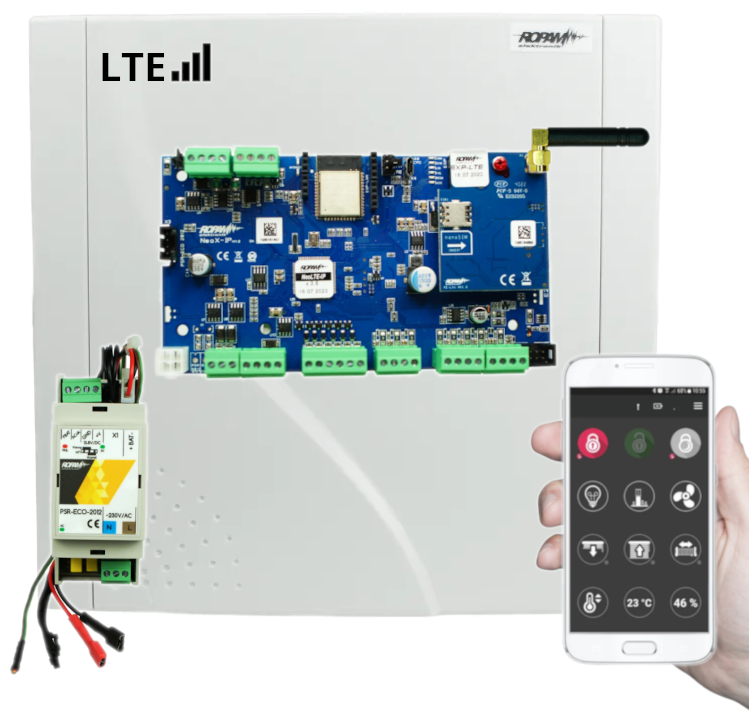

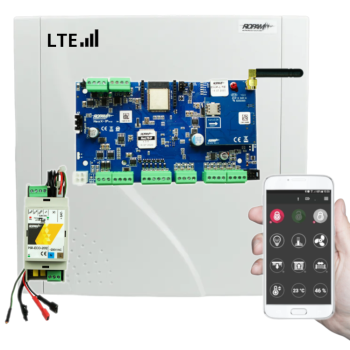

CENTRALA ALARMOWA ROPAM NeoLTE-IP-SET 8-32 WEJŚĆ WIFI + OBUDOWA, ANTENA, ZASILACZ

Komunikacja i zdalna obsługa

• wbudowany modem LTE - obsługa sieci 4G i 2G (LTE-FDD: B1/B3/B5/B7/B8/B20/B28, GSM: 850/900/1800/1900 MHz)
• wbudowany moduł WIFI (w standardzie 802.11 b/g/n, 2.4 GHz, z anteną na obudowę)
• możliwość połączenia przewodowego LAN poprzez ekspander: EXP-LAN (brak w zestawie)
• użytkownicy: 32 kodów (1 główny +31), 8 numerów telefonów, 8 e-mail
• obsługa kanałów komunikacji zdalnej: IP (WiFi/LAN kanał podstawowy, GPRS kanał zapasowy, przełączane automatycznie), GSM (sieć 2G)
• sterowanie poprzez internet dla kanałów IP oraz GPRS, połączenie przez stałe publiczne IP lub szyfrowany serwer RopamBridge dla kanału IP oraz szyfrowany serwer RopamBridge dla GPRS
• 1 magistrala komunikacyjna RopamNET do podłączenia i rozbudowy systemu o:
  • 4 panele dotykowe z serii TPR-4x/4xS (brak w zestawie) lub klawiatury dotykowe TK-4x (brak w zestawie)
  • 1 kontroler bezprzewodowego systemu ari APm-ari (brak w zestawie)
  • 2 ekspandery wyjść EXP-O8R-RN-D9M / EXP-O8T-RN (brak w zestawie)
  • 2 ekspandery wejść EXP-I8-RN (brak w zestawie)
  • 1 ekspander wejść EXP-I8 (brak w zestawie)
  • 1 sterownik radiowy RF-4C (brak w zestawie)
• złącze TSR do podłączenia 2 czujników czujników temperatury i wilgotności (z serii TSR-1, TSR-2, RHT-2, brak w zestawie)
• powiadomienia typu: SMS/CALL/E-MAIL/PUSH
• obsługa aplikacji mobilnej: RopamNeo (Android/iOS), do nadzoru online oraz zdalnego sterowania
• funkcja Termostatu Pokojowego (obsługa 1 strefy grzewczej)
• kontrola wyjść do sterowania elementami automatyki możliwa poprzez: aplikacje mobilną RopamNeo, SMS, DTMF, CLIP (KeyGSM)
• wejście analogowe AI 0-10V do kontroli parametrów fizycznych np. napięcie baterii, wilgotność [%RH], temperatura itd,

Rozbudowa i funkcje alarmowe

• 2 niezależne strefy z 2 typami czuwania: pełne lub nocne
• centrala hybrydowa: przewodowa + system bezprzewodowy Ari (wymagany moduł APm-Ari, do zakupienia osobno)
• 8-32 wejść programowalnych, rozbudowa przez ekspandery wejść, panele dotykowe, system bezprzewodowy Ari
• 8-24 wyjść programowalnych, rozbudowa przez ekspandery wyjść
• obsługa do 4 paneli dotykowych (serii TPR-4x) lub klawiatur dotykowych (TK-4x)
• opcja połączenia przewodowego LAN poprzez ekspander: EXP-LAN (do zakupienia osobno)
• 4 timery z kalendarzem, do sterowania i automatyki
• obsługa kodów USSD (kontrola kart pre-paid)
• zaawansowane funkcje logiczne i programowe (przekaźniki czasowe, LogicProcessor)

Powiadomienie / Sterowanie

• SMS powiadomienie oraz sterowanie - niezależne komunikaty dla zdarzeń w systemie,
• PUSH powiadomienie do aplikacji mobilnej RopamNeo,
• VOICE/CLIP: niezależne połączenie głosowe dla zdarzeń w systemie z komunikatami głosowymi (możliwość wgrania do 16 komunikatów),
• E-MAIL: niezależne wiadomości e-mail dla zdarzeń w systemie, obsługa serwera SMTP (SSL/TSL),
• monitoring GPRS: współpraca ze stacją/serwerem Monitoring Software Ropam, ze stacją Kronos NET lub SafeStar (szyfrowana transmisja TCP/IP),
• wbudowany protokół komunikacyjny SIA-IP,
• możliwość obsługi za pomocą aplikacji mobilnej RopamNeo

Aplikacja mobilna RopamNeo (Android / iOS)

• podglądu stanu centrali, stref, wejść i wyjść
• sterowania wyjściami (zdalne załączanie światła, otwieranie bram, sterowanie roletami itp.)
• uzbrajania i rozbrajania stref
• sterowania temperaturą za pomocą termostatu (profile temperatury, kalendarz)
• podglądu aktualnych awarii w systemie i zdarzeń systemowych
• zmiany kodu użytkownika
• obsługi kodów USSD (kontrola kart przedpłaconych)

LogicProcessor

• graficzny, blokowy edytor logiki (DiagramEditor)
• zaawansowane funkcje logiczne, funkcje arytmetyczne, liczniki, przekaźniki czasowe
• do 10 niezależnych warunków logicznych, (bloki If...Then...Else)
• 20 przekaźników czasowych do realizacji funkcji czasowo-logicznych
• Diagram Edytor - graficzny kreator logiki lub edytor skryptu (język skryptowy C)

Programowanie i aktualizacja systemu

• programowanie: lokalne przez micro USB lub WIFI/ETH,
• programowanie zdalne poprzez serwer RopamBridge (GPRS lub IP) lub stały publiczny adres IP (WiFi/LAN)
• wygodne rozłączne złącza zaciskowe, pogrupowane wg portów
• możliwość aktualizacji oprogramowania poprzez kabel USB lub WiFi
• zasilanie: 12V DC (do zasilania wymagany nadzorowany, inteligentny, zasilacz systemowy: PSR-ECO-5012-RS lub PSR-ECO-2012, brak w zestawie)

• modem GSM: Quectel (Quad-Band, GPRS class 10, CSD)
• częstotliwość GSM pracy modemu: 850/ 900/ 1800/ 1900 MHz (przełączana automatycznie)
• typ transmisji danych: SMS, VOICE, GPRS
• sygnał audio AUDIO IN, AUDIO OUT (złącze VSR): 2 Vrms.
• wejścia binarne (programowane): NO, NC, EOL, 2EOL/NC, 2EOL/NO= hi-Z/~30Ω, ~30Ω/hi-Z, hi-Z/2k2, 1k1/2k2, 2k2/1k1 impedancja linii dla danego typu:  brak naruszenia/naruszenie
• wejścia czujników temperatury: T1-T2 (Data), GND, +VT (3,3V)
• wejście analogowe (programowane): Uin = 0-10V/DC (max.) (impedancja Z=30KΏ , rozdzielczość 10mV, dokładność 1% całego zakresu)
• komunikacja systemowa: magistrala systemowa RopamNET USB B/microUSB- połączenie z komputerem serwisowym (komunikacja, uaktualnienie)
• obciążalność wyjść sterowanych O1, O2, i zasilających AUX, KBD: In=1,0A (ciągła), Ipeak=1,3A (chwilowe)
• kontrola obciążenia dla wyjść O1, O2: 2kΩ max. impedancja linii
• obciążalność wyjść O3-O8: 700mA @30V DC
• klasa środowiskowa: II
• temperatura pracy: -10°C.…+55°C
• wilgotność RH: 20%...90%, bez kondensacji
• złącza AWG: 24-12, rozłączne
• napięcie zasilania U = 9V÷14V DC min/max @ 1,5A min. (wymagane użycie zasilacza PSR-ECO-5012-RS/2012, w zestawie)
• sygnalizacja awarii zasilania DC: U<11V
• pobór prądu przez układy centrali (bez wyjść): 330 mA (max.), 95 mA (śr.), 70 mA (min.), Wifi off = - 15mA, GSM off = -10mA, Eth = +30mA
• wymiary: 156 x 88 x 25 [-/+1] [mm]
• waga netto: 125g

• central z serii Neo-IP/-64, NeoLTE-IP/-64, NeoGSM-IP/-64, OptimaGSM,
• modułów komunikacyjnych z serii: BasicLTE, MultiLTE-RF, BasicGSM 2, MultiGSM 2.

Funkcje i parametry zasilacza AC/DC, blok przetwarzania energii

• wysoka sprawność energetyczna - typowo 88% w pełnym zakresie pracy (zakres 88%-91%)
• separacja galwaniczna PRI/SEC: 1,5kV
• moc wyjściowa 20W
• moc całkowita 25W
• zasilacz zbilansowany prądowo wewnętrznie
• elektroniczne i autonomiczne zabezpieczenia z automatycznym powrotem: przeciążeniowe OCP, przeciwzwarciowe SCP, temperaturowe OHP, nadnapięciowe OVP, podnapięciowe UVP
• wysokiej jakości elementy mocy i kondensatory
• pasywne chłodzenie i niska emisja cieplna
• testowanie 100% zasilaczy pod pełnym obciążeniem nominalnym
• technologia automatycznego montażu SMT w ramach dostępnej bazy materiałowej
• wysoka odporność EMC i ESD dla klasy urządzeń przemysłowych a niska emisja jak dla urządzeń domowych
• II klasa ochronności, bez obwodu PE
• obudowa modułowa DIN 2M (ABS, UL94 V0) oraz dedykowane obudowy naścienne i hermetyczne
• wyjście zasilania na złączach śrubowych oraz systemowej wiązce kablowej
• wbudowany czujnik temperatury

Funkcje i parametry obwodu ładowarki akumulatora

• ładowanie akumulatora dwufazowe: stało-prądowe i stało-napięciowe
• auto-kompensacja napięcia ładowania z wykorzystaniem czujnika temp.: kompensacja temperaturowa +/- 3,3 [mV/°C/ogniwo] względem temperatury projektowej 20°C
• auto-kompensacja napięcia ładowania akumulatora w zależności od temperatury
• elektroniczne i autonomiczne zabezpieczenia: przeciążeniowe OCP, przeciwzwarciowe SCP, podnapięciowe UVP i odwrotną polaryzacją akumulatora (RPP)
• dynamiczny test i diagnostyka akumulatora przy pracy z obciążeniem
• obsługa akumulatorów 12V ołowiowo-kwasowych (SLA lub AGM)
• wiązka kablowa do podłączenia akumulatorów i podtrzymania pracy systemu

Status pracy zasilacza (nadzór) i komunikacja systemowa

• konstrukcja i funkcje zgodne z PN-EN 50131-6, stopień 1, 2 lub 3, zasilacz typ A
• testowanie i kalibracja 100% zasilaczy w procesie produkcji
• wyjścia techniczne do raportowania stanu: stan AC, niskiego napięcia akumulatora
• optyczna sygnalizacja stanu pracy zasilacza z informacją o stanie zasilania i awariach

• moc wyjściowa zasilacza (wydajność prądowa): 20W (1,5A max.)
• moc całkowita zasilacza: 25W
• sprawność energetyczna: 88% - 91%
• sygnalizacja awarii zasilania AC: wyjście techniczne ACok
• sygnalizacja awarii niskiego napięcia DC: Uout min +1V (+/- 5%)
• parametr auto-kompensacji napięcia ładowania względem temperatury otoczenia:
  • - 3 [mV/°C/ogniwo] +/- 20% powyżej temperatury projektowej 20°C.
  • +3 [mV/°C/ogniwo] +/- 20% poniżej temperatury projektowej 20°C
• zabezpieczenia wyjścia +BAT-:
  • podnapięciowe UVP (Ubat <10,3V +/- 5%);
  • przeciwzwarciowe SCP; odwrotna polaryzacja akumulatora (RPP)
• napięcie odcięcia rozładowanego akumulatora Uout min.: Uout <10V bez obciążenia; Uout <10,4V @Iout 1,5A
• obciążalność wyjścia +V, GND: In=1,5A (ciągła); Ipeak=2A (chwilowe)
• zabezpieczenie przeciwzwarciowe przetwornicy impulsowej: Ilim=1,8A (+/- 5%); stan: ograniczenie prądu zwarciowego lub przeciążenie wyjścia
• zabezpieczenie przeciwzwarciowe, termiczne wyjścia +BAT-: PTC 1,85A
• obciążalność wyjść:
  • FBAT (100 mA @30VDC max.; brak zabezpieczenia przeciwzwarciowego);
  • ACok (5 mA @12VDC)
• typ wyjść FAC, FBAT: OC (Open Collector; otwarty kolektor)
• napięcie i prąd zasilania: Uin = 195V÷265V/AC 50Hz, Irms =0.25A max.
• prąd rozruchowy zasilacza: 11A @2ms – bez obciążenia
• napięcie wyjściowe zasilacza:
  • Uout=13,8VDC +0,5V/-1V gdy brak AKU
  • Un=13,8V/DC (@20°C, Iout=0A)
  • Uout=9,5VDC do 14,3V gdy AKU podłączony
• napięcie tętnienia napięcia DC: 100 mV p-p max.
• pobór energii bez obciążenia z sieci ~230V (Iout=0, Ibat=0): 0,39W (S=3,5VA)
• pobór prądu przez układy zasilacza DC (bez wyjść): 10 mA @12V
• akumulator współpracujący: 12V, 2.1 Ah – 7 Ah (VRL/SLA)
• prąd ładowania akumulatora:
  • Ibat=0,7A @12VDC;
  • Ibat=0,4A @13,4VDC
• złącza AWG: 24-12
• klasa środowiskowa: II
• temperatura pracy: - 10°C ... +55°C
• wilgotność: 20% ... 90%RH bez kondensacji
• obudowa: DIN 2M, ABS (UL94-VO)
• wymiary: 36,3 x 90,2 x 57,5 mm
• waga: 130g (netto)

• centrala alarmowa Ropam NeoLTE-IP - 1 szt;
• zasilacz Ropam PSR-ECO-2012 – 1 szt;
• obudowa Ropam O-R3P – 1 szt.
• antena Ropam AT-GSM-MINI90 - 1 szt.
• akcesoria (kołki montażowe, rezystory);
• instrukcja skrócona.
