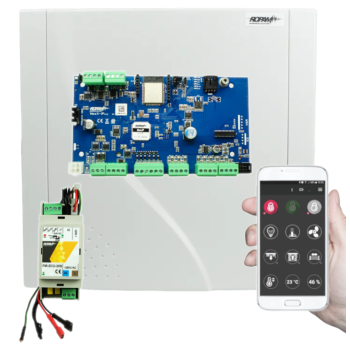

CENTRALA ALARMOWA ROPAM Neo-IP-SET 8-32 WEJŚĆ WIFI

Centrala alarmowa Ropam Neo-IP to zaawansowane urządzenie, które oferuje szeroki zakres funkcji i możliwości, pozwalając na skuteczne zabezpieczenie mienia i kontrolę systemów alarmowych. Dzięki wbudowanej antenie WiFi i modułowi WiFi, użytkownicy mogą łatwo zarządzać i monitorować system z dowolnego miejsca, zapewniając sobie spokój i bezpieczeństwo.
Jest to centrala hybrydowa - możliwa jest komunikacja przewodowa oraz bezprzewodowa Ari (wymagany moduł Ari - brak w zestawie).

System Ropam Neo-IP wyróżnia się możliwością dostosowania do różnych potrzeb dzięki dużej liczbie programowalnych wejść i wyjść. Użytkownicy mogą skonfigurować do 32 wejść i 24 wyjść, co pozwala na integrację z wieloma urządzeniami i czujnikami, dostosowując system do specyficznych wymagań danego obiektu.
Innowacyjność centrali przejawia się także w możliwości jej rozbudowy. Dodanie modułu EXP-LTE pozwala na podniesienie standardu urządzenia do NeoLTE-IP, co dodatkowo zwiększa jego funkcjonalność i możliwości komunikacyjne.

Dzięki aplikacji RopamNeo, dostępnej na urządzenia mobilne z systemami Android i iOS, użytkownicy mogą zdalnie kontrolować centralę. Aplikacja umożliwia nie tylko monitorowanie stanu systemu, ale również zarządzanie jego funkcjami, co zwiększa wygodę i efektywność użytkowania.

Programowanie centrali może odbywać się zarówno lokalnie, jak i zdalnie. Lokalna konfiguracja za pomocą kabla micro USB lub połączenia WiFi/ETH jest prosta i intuicyjna, natomiast zdalne programowanie poprzez serwer RopamBridge-IP umożliwia dostęp do ustawień systemu z dowolnego miejsca, co jest szczególnie przydatne w przypadku konieczności szybkich modyfikacji lub diagnostyki.

Centrala alarmowa Ropam Neo-IP jest idealnym rozwiązaniem zarówno dla domów prywatnych, jak i niewielkich firm, oferując wysoką niezawodność i wszechstronność. Może być również wykorzystywana do rozbudowy bardziej zaawansowanych systemów, co czyni ją uniwersalnym narzędziem w zakresie zabezpieczeń i kontroli.

Cechy produktu (Neo-IP):


• centrala hybrydowa: przewodowa + system bezprzewodowy Ari
• 8-32 wejść przewodowych, programowalnych (rozbudowa przez ekspandery wejść / panele dotykowe, brak w zestawie)
• 8-24 wyjść przewodowych, programowalnych (rozbudowa przez ekspandery wyjść, brak w zestawie)
• 2 niezależne strefy z 2 typami czuwania: pełne lub nocne
• konfiguracja wejść: 2EOL/NC, 2EOL/NO, EOL, NC, NO
• wbudowana antena WIFI i moduł WiFi (w standardzie 802.11 b/g/n, 2.4 GHz)
• możliwość rozbudowy do standardu NeoLTE-IP poprzez dodanie modułu EXP-LTE (brak w zestawie)
• obsługa do 32 użytkowników (1 główny +31), 8 numerów telefonów, 8 e-mail,
• obsługa do 4 paneli dotykowych (serii TPR-4) lub klawiatur dotykowych (TK-4)
• komunikacja IP: WIFI/LAN kanał podstawowy
• opcja połączenia przewodowego LAN poprzez ekspander EXP-LAN (brak w zestawie)
• obsługa aplikacji mobilnej: RopamNeo do nadzoru online oraz zdalnego sterowania
• 1 magistrala komunikacyjna RopamNET do podłączenia paneli dotykowych, modułów rozszerzeń,
• 1 magistrala TSR do podłączenia czujników temperatury i wilgotności,
• 4 timery z kalendarzem, do sterowania i automatyki,
• współpraca z zasilaczami PSR-ECO (oszczędność energii i kosztów)
• wbudowany LogicProcessor do tworzenia zaawansowanych funkcji logicznych
• programowanie lokalne przez micro USB lub WIFI
• programowe zdalne przez serwer RopamBridge (IP)
• obsługa kodów USSD (kontrola kart pre-paid)
• programowanie i konfiguracja systemu za pomocą dedykowanego oprogramowania NeoGSM-IP Manager
• możliwość aktualizacji oprogramowania poprzez kabel USB lub WiFi
• zasilanie: 12V DC (do zasilania wymagany nadzorowany zasilacz systemowy: PSR-ECO-5012-RS lub PSR-ECO-2012, brak w zestawie)

Funkcje automatyki budynkowej:


• obsługa czujników temperatury i wilgotności (przewodowe, bezprzewodowe)
• funkcja termostatu pokojowego (obsługa 1 strefy grzewczej)
• kontrola wyjść do sterowania elementami automatyki możliwa poprzez: aplikacje mobilną RopamNeo
• wejście analogowe AI 0-10V do kontroli parametrów fizycznych np. napięcie baterii, wilgotność [%RH], temperatura itd.

Powiadomienie / Sterowanie


• SMS powiadomienie oraz sterowanie - niezależne komunikaty dla zdarzeń w systemie
• PUSH powiadomienie do aplikacji mobilnej RopamNeo,
• VOICE/CLIP: niezależne połączenie głosowe dla zdarzeń w systemie z komunikatami głosowymi (możliwość wgrania do 16 komunikatów bezpośrednio do centrali , podsłuch AMR-1),
• E-MAIL: niezależne wiadomości e-mail dla zdarzeń w systemie, obsługa serwera SMTP (SSL/TSL),
• monitoring GPRS: współpraca ze stacją/serwerem Monitoring Software Ropam, ze stacją Kronos NET (sterownik RopamDirect) lub SafeStar szyfrowana transmisja TCP/IP, dwa adresy IP, zapasowa transmisja SMS, praca równoległa z trybem powiadomienia SMS/VOICE,
• wbudowany protokół komunikacyjny SIA-IP,
• możliwość obsługi za pomocą aplikacji mobilnej RopamNeo



LogicProcessor:


• graficzny, blokowy edytor logiki (DiagramEditor)
• zaawansowane funkcje logiczne, funkcje arytmetyczne, liczniki, przekaźniki czasowe
• do 10 niezależnych warunków logicznych, (bloki If...Then...Else),
• do 20 przekaźników czasowych do realizacji funkcji czasowo-logicznych,
• Diagram Edytor - graficzny kreator logiki lub edytor skryptu (język skryptowy C).

Specyfikacja techniczna (Neo-IP):


• sygnalizacja awarii zasilania: DC U<11V
• obciążalność wyjść sterowanych O1, O2, i zasilających AUX, KBD: In=1,0A (ciągła) Ipeak=1,3A (chwilowe)
• zabezpieczenie przeciwzwarciowe i termiczne wyjść O1, O2, AUX, KBD: Ilim=1,0A÷1,7A, Tj, Tc= 125 °C (stan: ograniczenie prądu zwarciowego lub przeciążenie wyjścia)
• kontrola obciążenia dla wyjść O1,O2: 2kΩ max. impedancja linii
• obciążalność wyjść O3-O8: 700mA @30Vdc
• pobór prądu przez układy centrali (bez wyjść): 300 (max.), 95 (średnio), 70 (min.), Wifi = -15mA (wł.), Eth = +30mA
• moduł WiFi: w standardzie 802.11 b/g/n, 2.4 GHz, z wbudowaną anteną PCB na obudowę
• sygnał audio AUDIO IN, AUDIO OUT (złącze VSR): 2 Vrms
• wejścia binarne (programowane): NO, NC, EOL, 2EOL/NC, 2EOL/NO = hi-Z/~30Ω, ~30Ω/hi-Z, hi-Z/2k2, 1k1/2k2, 2k2/1k1 impedancja linii dla danego typu: brak naruszenia / naruszenie
• wejścia czujników temp. T1-T2 (Data), GND, +VT (3,3V)
• wejście analogowe (programowane): Uin= 0-10V/DC (max., impedancja Z = 30KΏ , rozdzielczość 10mV, dokładność 1% całego zakresu)
• komunikacja systemowa: magistrala systemowa RopamNET, USB B/microUSB- połączenie z komputerem serwisowym (komunikacja, uaktualnienie)
• klasa środowiskowa: II
• temperatura pracy: -10°C.…+55°C
• wilgotność RH: 20%...90%, bez kondensacji
• złącza: AWG:24-12, rozłączne
• napięcie zasilania: 9V ~ 14V/DC min/max @ 1,5A min. (wymagane użycie zasilacza PSR-ECO-5012-RS/2012, brak w zestawie)
• wymiary: 156 x 88 x 25 mm
• waga: 226g



---

Plastikowa obudowa Ropam O-R3P to solidne i funkcjonalne rozwiązanie zaprojektowane z myślą o zabezpieczeniu i estetyce systemów alarmowych. Wbudowany mikroprzełącznik antysabotażowy pełni kluczową rolę w ochronie przed nieautoryzowanym dostępem, natychmiast sygnalizując każde otwarcie obudowy. To dodatkowe zabezpieczenie stanowi istotny element systemu alarmowego, zwiększając jego niezawodność.

Obudowa Ropam O-R3P jest kompatybilna z różnymi komponentami systemu alarmowego, co czyni ją wszechstronnym elementem instalacyjnym. Pasuje do zasilacza PSR-ECO-2012, który montuje się na szynie DIN TH35, zapewniając stabilne i bezpieczne zasilanie systemu. Ponadto, obudowa współpracuje z BasicGSM 2, MultiGSM 2 (z dodatkowym modułem VAR-1*) oraz OptimaGSM, która może być rozszerzona o moduły EXP-I8, AP-IP, RF-4* oraz VAR-1*.

* montaż: kołki samoprzylepne

Jednym z istotnych atutów O-R3P jest możliwość montażu anteny GSM i WiFi wewnątrz obudowy. Dzięki temu rozwiązaniu są one chronione przed uszkodzeniami mechanicznymi i wpływem warunków atmosferycznych, co przyczynia się do dłuższej żywotności i niezawodności systemu. Montaż anten wewnątrz obudowy poprawia również estetykę instalacji, eliminując konieczność prowadzenia dodatkowych kabli na zewnątrz.

Specyfikacja techniczna (O-R3P):


• montaż anteny GSM, WIFI wewnątrz obudowy
• miejsce dla akumulatora: 7Ah/12V (SLA, brak w zestawie)
• tamper ROPAM - mikroprzełącznik antysabotażowy
• tamper – otwarcie obudowy
• szyna DIN (TH35) do montażu zasilacza PSR-ECO
• materiał: ABS
• kolor jasnoszary
• zamykanie: skręcana x4 od czoła obudowy + maskownice
• płyta montażowa z pleksi, montaż PCB za pomocą wkrętów (łatwa modyfikacja, inna konfiguracja)
• wymiary 264 x 253 x 85 mm



---

Inteligentny, buforowy zasilacz Ropam PSR-ECO-2012 współpracuje z systemami NeoGSM-IP(-64), OptimaGSM, BasicGSM 2, MultiGSM 2 (wiązka) lub do uniwersalnego zastosowania. Zasilacz przeznaczony jest do montażu w obudowie modułowej DIN 2M oraz dedykowanych obudowach z indeksem "D" i "P".

Cechy produktu (PSR-ECO-2012):

1. Funkcje i parametry zasilacza AC/DC, blok przetwarzania energii:


• wysoka sprawność energetyczna - typowo 88% w pełnym zakresie pracy (zakres 88%-91%)
• separacja galwaniczna PRI/SEC: 1,5kV
• moc wyjściowa 20W
• moc całkowita 25W
• zasilacz zbilansowany prądowo wewnętrznie
• elektroniczne i autonomiczne zabezpieczenia z automatycznym powrotem: przeciążeniowe OCP, przeciwzwarciowe SCP, temperaturowe OHP, nadnapięciowe OVP, podnapięciowe UVP
• wysokiej jakości elementy mocy i kondensatory
• pasywne chłodzenie i niska emisja cieplna
• testowanie 100% zasilaczy pod pełnym obciążeniem nominalnym
• technologia automatycznego montażu SMT w ramach dostępnej bazy materiałowej
• wysoka odporność EMC i ESD dla klasy urządzeń przemysłowych a niska emisja jak dla urządzeń domowych
• II klasa ochronności, bez obwodu PE
• obudowa modułowa DIN 2M (ABS, UL94 V0) oraz dedykowane obudowy naścienne i hermetyczne

2. Funkcje i parametry obwodu ładowarki akumulatora:


• ładowanie akumulatora dwufazowe: stało-prądowe i stało-napięciowe
• auto-kompensacja napięcia ładowania z wykorzystaniem czujnika temp.: kompensacja temperaturowa +/- 3,3 [mV/°C/ogniwo] względem temperatury projektowej 20 °C
• elektroniczne i autonomiczne zabezpieczenia: przeciążeniowe OCP, przeciwzwarciowe SCP, podnapięciowe UVP i odwrotną polaryzacją akumulatora (RPP)
• dynamiczny test i diagnostyka akumulatora przy pracy z obciążeniem
• obsługa akumulatorów 12V ołowiowo-kwasowych (SLA lub AGM)

3. Status pracy zasilacza (nadzór) i komunikacja systemowa:


• konstrukcja i funkcje zgodne z PN-EN 50131-6, stopień 1, 2 lub 3, zasilacz typ A
• testowanie i kalibracja 100% zasilaczy w procesie produkcji
• wyjścia techniczne do raportowania stanu: stan AC, niskiego napięcia akumulatora
• optyczna sygnalizacja stanu pracy zasilacza z informacją o stanie zasilania i awariach

Specyfikacja techniczna (PSR-ECO-2012):


• moc wyjściowa zasilacza (wydajność prądowa): 20W (1,5A max.)
• moc całkowita zasilacza: 25W
• sprawność energetyczna: 88% - 91%
• sygnalizacja awarii zasilania AC: wyjście techniczne ACok
• sygnalizacja awarii niskiego napięcia DC: Uout min +1V (+/- 5%)
• parametr auto-kompensacji napięcia ładowania względem temperatury otoczenia:
  • - 3 [mV/°C/ogniwo] +/- 20% powyżej temperatury projektowej 20°C.
  • +3 [mV/°C/ogniwo] +/- 20% poniżej temperatury projektowej 20°C
• zabezpieczenia wyjścia +BAT-:
  • podnapięciowe UVP (Ubat <10,3V +/- 5%);
  • przeciwzwarciowe SCP; odwrotna polaryzacja akumulatora (RPP)
• napięcie odcięcia rozładowanego akumulatora Uout min.: Uout <10V bez obciążenia; Uout <10,4V @Iout 1,5A
• obciążalność wyjścia +V, GND: In=1,5A (ciągła); Ipeak=2A (chwilowe)
• zabezpieczenie przeciwzwarciowe przetwornicy impulsowej: Ilim=1,8A (+/- 5%); stan: ograniczenie prądu zwarciowego lub przeciążenie wyjścia
• zabezpieczenie przeciwzwarciowe, termiczne wyjścia +BAT-: PTC 1,85A
• obciążalność wyjść:
  • FBAT (100 mA @30VDC max.; brak zabezpieczenia przeciwzwarciowego);
  • ACok (5 mA @12VDC)
• typ wyjść FAC, FBAT: OC (Open Collector; otwarty kolektor)
• napięcie i prąd zasilania: Uin = 195V÷265V/AC 50Hz, Irms =0.25A max.
• prąd rozruchowy zasilacza: 11A @2ms – bez obciążenia
• napięcie wyjściowe zasilacza:
  • Uout=13,8VDC +0,5V/-1V gdy brak AKU
  • Un=13,8V/DC (@20°C, Iout=0A)
  • Uout=9,5VDC do 14,3V gdy AKU podłączony
• napięcie tętnienia napięcia DC: 100 mV p-p max.
• pobór energii bez obciążenia z sieci ~230V (Iout=0, Ibat=0): 0,39W (S=3,5VA)
• pobór prądu przez układy zasilacza DC (bez wyjść): 10 mA @12V
• akumulator współpracujący: 12V, 2.1 Ah – 7 Ah (VRL/SLA)
• prąd ładowania akumulatora:
  • Ibat=0,7A @12VDC;
  • Ibat=0,4A @13,4VDC
• złącza AWG: 24-12
• klasa środowiskowa: II
• temperatura pracy: - 10°C ... +55°C
• wilgotność: 20% ... 90%RH bez kondensacji
• obudowa: DIN 2M, ABS (UL94-VO)
• wymiary: 36,3 x 90,2 x 57,5 mm
• waga: 130g (netto)

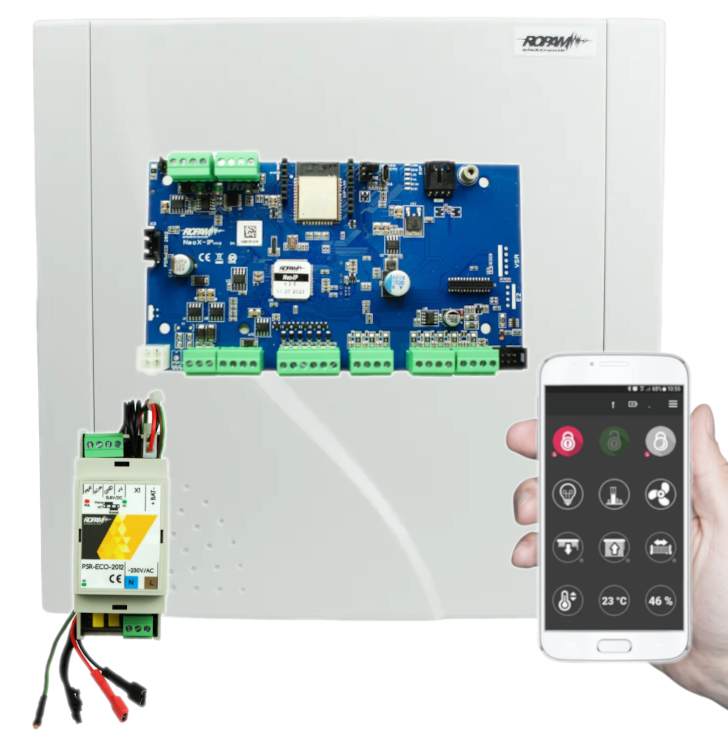

W zestawie:


• centrala alarmowa Ropam Neo-IP – 1 szt;
• obudowa Ropam O-R3D – 1 szt;
• zasilacz Ropam PSR-ECO-2012 – 1 szt;
• akcesoria montażowe;
• instrukcja.
