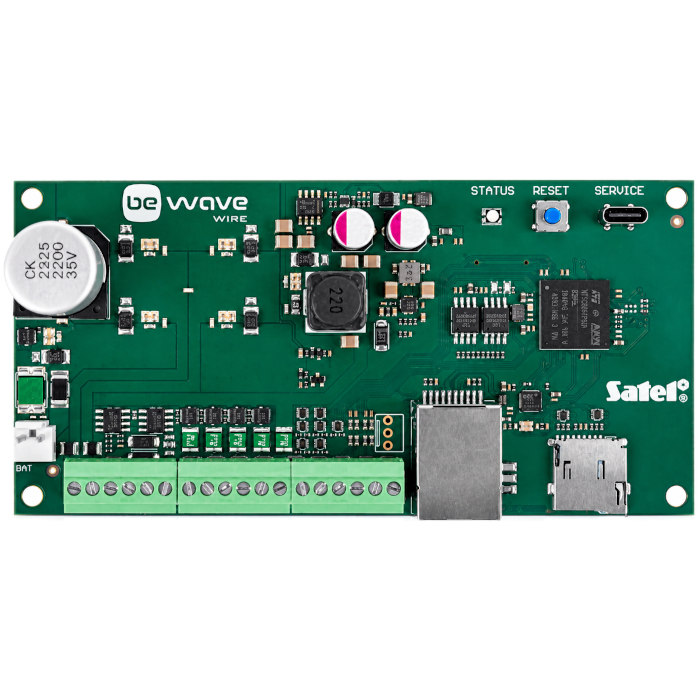

Centrala alarmowa SATEL BE WAVE WIRE 128 – przewodowa centrala alarmowa Grade 2

System alarmowy do różnych zastosowań

• obsługa do 128 urządzeń przewodowych i wirtualnych urządzeń IP
• możliwość podłączenia urządzeń do wejść, wyjść oraz magistrali komunikacyjnej RS-485
• obsługa urządzeń magistralowych SATEL BUS
• możliwość integracji wejść i wyjść IP (odbieranie i wysyłanie powiadomień HTTP)
• możliwość przypisania urządzeń do 50 pomieszczeń

Rozbudowa systemu dzięki magistrali SATEL BUS

• magistrala komunikacyjna RS-485 umożliwiająca podłączenie do 32 urządzeń
• współpraca z manipulatorami (brak w zestawie) Satel:
  • INT-TSH210
  • INT-TSH2R
  • INT-TSG2R
• obsługa klawiatur oraz czytników kart MIFARE® Satel SO-MF5 oraz SO-MF3 (brak w zestawie)
• współpraca z ekspanderami (brak w zestawie) Satel:
  • INT-E
  • INT-O
  • INT-ORS
  • INT-PP
  • INT-IORS
• obsługa czujek magistralowych oznaczonych symbolem BUS
• obsługa czujnika TPH-2 (brak w zestawie)

Wejścia i wyjścia przewodowe

• 4 programowalne wejścia przewodowe na płycie centrali
• 4 wysokoprądowe wyjścia przewodowe na płycie głównej
• możliwość rozbudowy liczby wejść i wyjść za pomocą ekspanderów
• wybór konfiguracji: EOL, 2EOL, 3EOL
• współpraca z czujkami: NO, NC, roletowymi i wstrząsowymi
• programowalna wartość rezystorów parametrycznych

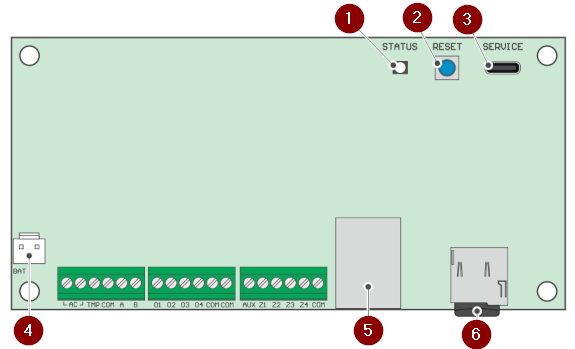

Opis płyty głównej

• miga na różowo – trwa uruchamianie centrali / ustawienia komunikacji nie zostały jeszcze skonfigurowane,
• świeci na niebiesko – centrala jest połączona z siecią lokalną, ale nie ma dostępu do Internetu lub brak łączności z serwerem SATEL,
• świeci na zielono – centrala jest połączona z Internetem,
• dodatkowo miga na żółto – awaria,
• dodatkowo miga na czerwono – alarm,
• płynnie zmieniają się kolory – trwa aktualizacja oprogramowania centrali,
• świeci na biało – trwa przywracanie ustawień fabrycznych centrali.

• kopia zapasowa ustawień (pozwala to odtworzyć ustawienia w przypadku awarii lub skopiować ustawienia do innej centrali),
• zdjęcia używane w aplikacji Be Wave / programie BE WAVE Soft (jeżeli widoki pomieszczeń zostały spersonalizowane),
• dane uzyskane z urządzeń dokonujących pomiaru temperatury, ciśnienia, wilgotności, poboru mocy itp.,
• plik z nazwami elementów systemu (można go utworzyć, jeżeli ma być przekazany do stacji monitorującej).

Sterowanie systemem - wiele możliwości

• aplikacja mobilna BE WAVE (możliwy jednoczesny dostęp przez wielu użytkowników)
• program BE WAVE Soft
• manipulatory
• klawiatury
• piloty zdalnego sterowania
• karty i breloki zbliżeniowe 13,56 MHz MIFARE®

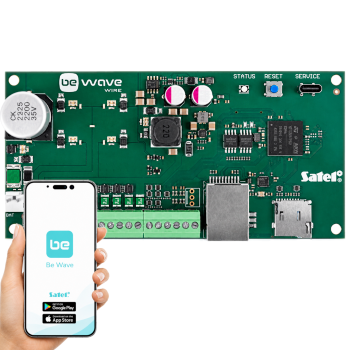

Zdalna obsługa - aplikacja BE WAVE

• programowanie systemu
• sterowanie nim,
• konfiguracja i diagnostykę systemu z poziomu smartfona
• możliwość jednoczesnego dostępu wielu użytkowników
• możliwość instalacji aplikacji na maksymalnie 5 urządzeniach użytkownika

Program BE WAVE Soft

Wbudowany moduł Ethernet i komunikacja

• wbudowany port LAN
• komunikacja z aplikacją mobilną Be Wave i programem BE WAVE Soft
• złącze USB-C do konfiguracji lokalnej (podłączenie urządzenia mobilnego z aplikacją Be Wave lub komputera z programem BE WAVE Soft)
• możliwość aktualizacji oprogramowania centrali oraz urządzeń systemowych
• automatyczna diagnostyka podstawowych komponentów systemu
• pamięć 8000 zdarzeń

Powiadomienia i monitoring

• powiadomienia PUSH
• powiadomienia e-mail
• monitoring do dwóch stacji monitorujących
• obsługa formatów komunikacji: Contact ID, SIA i Bold Manitou
• transmisja danych przez Ethernet

Zaawansowana automatyka budynkowa

• obsługa do 100 scen i rutyn automatyzacji działania systemu
• możliwość automatycznego sterowania:
  • oświetleniem
  • ogrzewaniem
  • wentylacją
  • roletami
  • bramami
• do 50 harmonogramów pracy systemu
• możliwość wykorzystania harmonogramów w rutynach

Tryby czuwania i użytkownicy

• obsługa czuwania pełnego
• możliwość konfiguracji 9 trybów czuwania częściowego
• obsługa do 50 użytkowników
• możliwość przypisania użytkownikowi: haseł oraz kart i breloków MIFARE®
• obsługa pilotów zdalnego sterowania

Podłączenie czujek

1. NC – do podłączenia czujki z wyjściem alarmowym NC (normalnie zamknięte). Otwarcie obwodu wywoła alarm.
2. NO – do podłączenia czujki z wyjściem alarmowym NO (normalnie otwarte). Zamknięcie obwodu wywoła alarm.
3. EOL/NC – do podłączenia czujki z wyjściem alarmowym NC. W obwodzie należy zastosować rezystor parametryczny. Zamknięcie lub otwarcie obwodu wywoła alarm.
4. EOL/NO – do podłączenia czujki z wyjściem alarmowym NO. W obwodzie należy zastosować rezystor parametryczny. Zamknięcie lub otwarcie obwodu wywoła alarm.
5. 2EOL/NC – do podłączenia czujki z wyjściem alarmowym NC i wyjściem sabotażowym. W obwodzie należy zastosować 2 rezystory parametryczne. Wejście rozróżnia 3 stany: normalny, alarm i sabotaż.
6. 2EOL/NO – podobnie jak 2EOL/NC, ale dla czujki z wyjściem alarmowym NO.
7. 3EOL/NC – do podłączenia czujki z wyjściem alarmowym NC, wyjściem sabotażowym i wyjściem antymaskingu. W obwodzie należy zastosować 3 rezystory parametryczne. Wejście rozróżnia 4 stany: normalny, alarm, sabotaż i maskowanie czujki.
8. 3EOL/NO – podobnie jak 3EOL/NC, ale dla czujki z wyjściem alarmowym NO

1. Roletowy – do podłączenia czujki roletowej.
2. Wstrząsowy – do podłączenia czujki wstrząsowej. Do wejścia można też podłączyć czujkę z wyjściem alarmowym NC (możesz przykładowo podłączyć szeregowo czujkę wstrząsową i czujkę magnetyczną).
3. Roletowy 2EOL/NC – do podłączenia czujki roletowej z wyjściem sabotażowym. W obwodzie należy zastosować 2 rezystory parametryczne. Wejście rozróżnia 3 stany: normalny, alarm i sabotaż.
4. Wstrząsowy 2EOL/NC – do podłączenia czujki wstrząsowej z wyjściem sabotażowym. W obwodzie należy zastosować 2 rezystory parametryczne. Wejście rozróżnia 3 stany: normalny, alarm i sabotaż.

Solidna konstrukcja i zasilanie

• zasilanie 18 V AC (50–60 Hz)
• wbudowany zasilacz impulsowy 12V / 3A
• zabezpieczenie przeciwzwarciowe
• układ ładowania akumulatora
• kontrola stanu akumulatora
• automatyczne odłączanie rozładowanego akumulatora
• zdejmowane zaciski montażowe ułatwiające instalację

Zgodność z normami bezpieczeństwa

• EN 50131-1 Grade 2
• EN 50131-3 Grade 2
• EN 50131-6 Grade 2
• EN 50130-4
• EN 50130-5 Klasa II

Specyfikacja techniczna:

• obsługiwane karty pamięci: microSD, micro SDHC
• wyjście AUX: 1A / 12V DC
• wyjście O1 ... O4: 1A / 12V DC
• stopień zabezpieczenia wg EN 50131: Grade 2
• klasa środowiskowa wg EN50130-5   II
• temperatura pracy: -10…+55 °C
• max. wilgotność: 93±3%
• napięcie zasilania: 18 V AC ±15%, 50-60 Hz
• zalecany transformator: 40 VA
• pobór prądu: 120 mA (w stanie gotowości), 170 mA (max.)
• pobór prądu (z akumulatora): 100 mA (w stanie gotowości), 140 mA (max.)
• napięcie wyjściowe zasilacza: 12V DC (±15%)
• zakres napięć wyjściowych: 10,5V…14V DC
• prąd wyjściowy zasilacza: 3A
• napięcie zgłoszenia awarii akumulatora: 11V (±10%)
• napięcie odcięcia akumulatora: 10,5V (±10%)
• prąd ładowania akumulatora: 400 mA
• wymiary płytki elektroniki: 138 x 69 mm
• waga: 93 g

• płyta główna Satel WIRE 128 - 1 szt;
• akcesoria montażowe;
• instrukcja.
