BEZPRZEWODOWY STEROWNIK OŚWIETLENIA LED RGBW SATEL ARC-200 (Smart RGBW LED Driver)

Charakterystyka działania

• umożliwia sterowanie oświetleniem (włączanie / wyłączanie / ściemnianie / rozjaśnianie / zmianę koloru świecenia)
• sterowanie pracą urządzeń za pomocą tradycyjnych przycisków na ścianie, pilota zdalnego sterowania (Smart Keyfob, brak w zestawie), przycisku (Smart Button, brak w zestawie) lub aplikacji mobilnej Be Wave (na system Android / iOS)
• sterowanie zdalne lub sterowanie lokalne przy użyciu wejść sterujących
• obsługiwane źródła światła:
  • taśma LED RGBW,
  • taśma LED RGB,
  • taśmy LED CCT (zimny/ciepły),
  • taśmy LED jednokolorowe,
  • żarówki LED,
  • żarówki halogenowe.
• płynna regulacja jasności oświetlenia
• pamięć ustawionego koloru i poziomu jasności
• współpraca z kontrolerami ACU-220 / ACU-280 / Smart HUB / Smart HUB Plus / Smart HUB Plus LV oraz retransmiterem ARU-200 (Smart Repeater)
• zasięg komunikacji radiowej (w terenie otwartym): do 1200 m
• szyfrowana dwukierunkowa komunikacja radiowa w paśmie częstotliwości 868 MHz (standard AES)

Wejścia i wyjścia

• 4 kanały wyjściowe - możliwość sterowania pracą 1 wielokolorowego źródła światła, 2 źródeł o białej, regulowanej barwie (ciepła-zimna) lub nawet 4 niezależnych obwodów świateł jednokolorowych. Łączna moc max. 192W.
• 2 wejścia sterujące:
  • możliwość podłączenia przycisku dzwonkowego lub przełącznika,
  • sterowanie lokalne oświetleniem,
  • możliwość sterowania dowolnymi urządzeniami w systemie.

Aktualizacja i montaż

• automatyczna aktualizacja oprogramowania
• programowe zabezpieczenie przed przeciążeniem i przegrzaniem
• montaż w puszkach elektroinstalacyjnych podtynkowych i natynkowych o minimalnej średnicy 60 mm

Wszechstronność zastosowań

• pojedynczego wielokolorowego źródła światła,
• 2 źródeł o białej, regulowanej barwie (ciepła-zimna) lub
• 4 niezależnych obwodów świateł jednokolorowych.

Elastyczna konfiguracja

• minimalnego i maksymalnego progu jasności podłączonej lampy,
• przebiegu zmiany natężenia światła lub jego koloru (czy ma nastąpić natychmiast, czy ma trwać kilka sekund)
• "pamięci' sterownika, tj. by po włączeniu świateł, ich jasność i kolor ustawiły się tak samo, jak przed wyłączeniem.

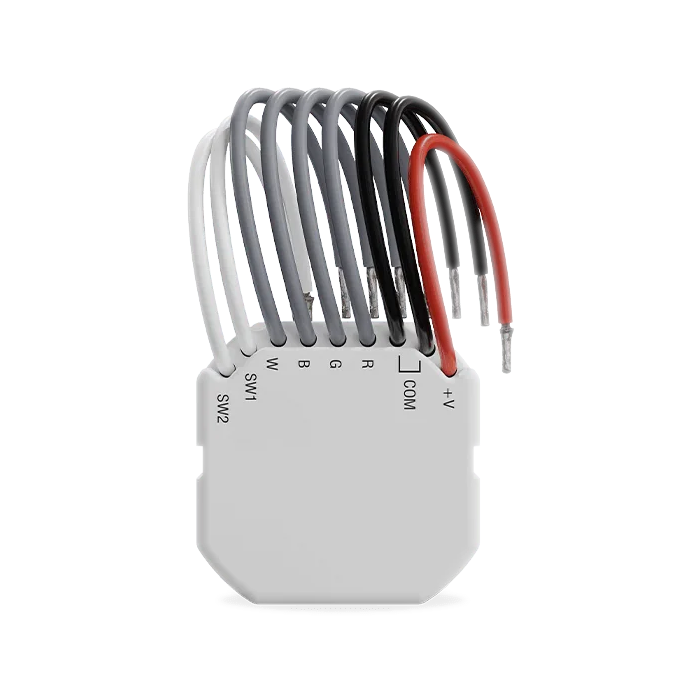

Podłączenie sterownika

•  +V [czerwony] - do połączenia z przewodem zasilania 12...48 V DC.
• COM [czarny] - do połączenia z przewodem masy.
• R [szary] - wyjście sterujące kolorem czerwonym.
• G [szary] - wyjście sterujące kolorem zielonym.
• B [szary] - wyjście sterujące kolorem niebieskim.
• W [szary] - wyjście sterujące kolorem białym.
• SW1 [biały] - wejście sterujące 1.
• SW2 [biały] - wejście sterujące 2.

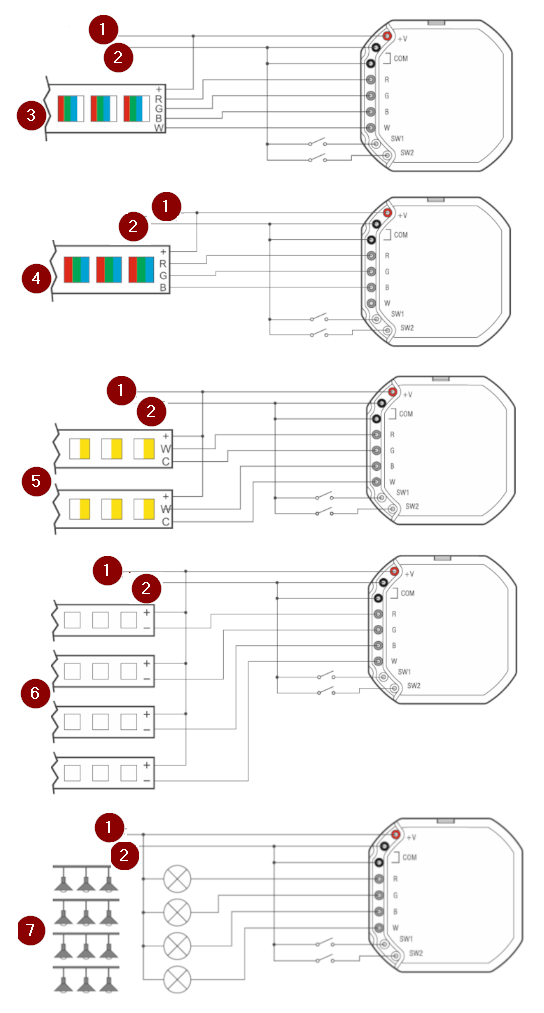

1. "+" 12...48V DC
2. "COM" 12...48V DC
3. Taśma LED RGBW
4. Taśma LED RGB
5. Taśmy LED CCT (zimny/ciepły)
6. Taśmy LED jednokolorowe
7. Żarówki LED / żarówki halogenowe

Jak zamontować sterownik krok po kroku?

1. Wyłącz zasilanie w obwodzie, do którego ma być podłączony sterownik.
2. Otwórz puszkę, w której ma zostać zamontowany sterownik.
3. Podłącz sterownik do obwodu zasilania 12...48V DC
4. Podłącz oświetlenie do wyjść sterownika:

– taśma LED RGBW (3),
– taśma LED RGB (4),
– taśmy LED CCT (zimny/ciepły; 5)) – wyjścia R i B sterują kolorem ciepłym (W), a wyjścia G i W sterują kolorem zimnym (C),
– taśmy LED jednokolorowe (6) – każde wyjście steruje oświetleniem,
– żarówki LED / żarówki halogenowe (7) – każde wyjście steruje oświetleniem.

5. Podłącz przyciski / przełączniki do wejść sterownika.
6. Umieść sterownik w puszce. Przewody elektryczne powinny znaleźć się za obudową sterownika.
7. Włącz zasilanie w obwodzie, do którego podłączony jest sterownik.

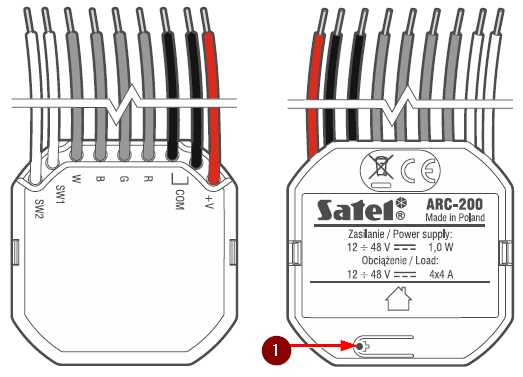

8. Uruchom aplikację Be Wave i dodaj sterownik do systemu. Kiedy wyświetlone zostanie polecenie włączenia urządzenia, naciśnij przycisk na obudowie oznaczony symbolem +.
9. Zamknij puszkę.

Ważne!

• Nie instaluj sterownika na zewnątrz.
• Zainstaluj ściemniacz w puszce elektroinstalacyjnej (min. średnica 60 mm lub puszce z kieszenią).
• Sterownika może sterować:
  • 1 taśmą LED RGBW,
  • 1 taśmą LED RGB,
  • 2 taśmami LED CCT (zimny/ciepły),
  • 4 taśmami LED jednokolorowymi,
  • 4 grupami żarówek LED / żarówek halogenowych.
• Pobór prądu przez oświetlenie podłączone do 1 wyjścia sterownika nie może przekraczać:
  • 4A / 12...48 V DC, gdy używane są wszystkie 4 wyjścia,
  • 8A / 12...24 V DC, gdy używane są 2 wyjścia.
• Do wejść sterownika możesz podłączyć przycisk dzwonkowy lub przełącznik. Zaleca się podłączenie przycisku dzwonkowego, ponieważ oferuje on większą funkcjonalność.

• pasmo częstotliwości pracy: 868,0 MHz ÷ 868,6 MHz
• zasięg komunikacji radiowej (w terenie otwartym): do 1200 m
• napięcie zasilania: 12...48V DC
• pobór mocy: 0,2W (w stanie gotowości), 1W (max.)
• max. obciążenie wyjścia:
  • używanie 4 wyjść: 4A / 125W / 12...48V DC
  • używanie 2 wyjść: 8A / 192W / 12...24V DC
• spełniane normy: EN 50130-4, EN 50130-5
• klasa środowiskowa wg EN50130-5: II
• temperatura pracy: -10°C ... +55°C
• max. wilgotność: 93% (±3%)
• wymiary: 47 x 47 x 22 mm
• waga: 34 g

• bezprzewodowy sterownik Satel ARC-200 (Smart RGBW LED Driver) - 1 szt;
• instrukcja.
