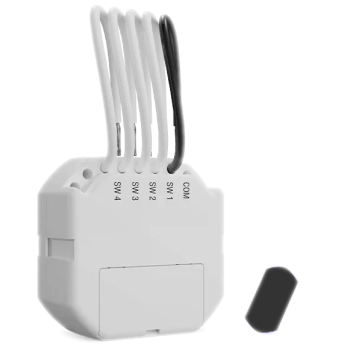

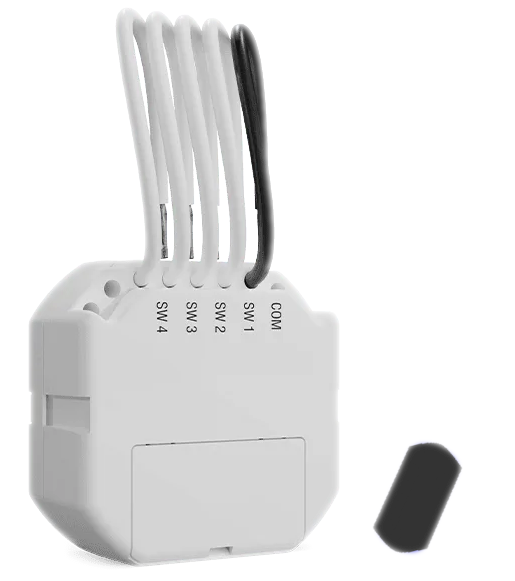

BEZPRZEWODOWY MODUŁ OBSŁUGI PRZEŁĄCZNIKÓW SATEL ATX-200 (Smart Switch Controller)

Moduł Satel ATX-200 (Smart Switch Controller) przeznaczony jest do współpracy z przyciskami i przełącznikami elektrycznymi (np. naściennymi).
Montowany dopuszkowo, powoduje, że ich naciśnięcie lub przełączenie jest sygnałem do wywołania określonej akcji w danym systemie BE WAVE. W związku z tym można uruchomić funkcję smart home, wywołać alarm lub wezwać pomoc.


Charakterystyka działania:

• możliwość tworzenia rutyn i scenariuszy - zależnie od potrzeb
• współpraca z kontrolerami ACU-220 / ACU-280 / Smart HUB / Smart HUB Plus / Smart HUB Plus LV, retransmiterem ARU-200 (Smart Repeater) oraz centralą INTEGRA 128-WRL
• zasięg komunikacji radiowej (w terenie otwartym): do 1700 m
• szyfrowana dwukierunkowa komunikacja radiowa w paśmie częstotliwości 868 MHz (standard AES)
• dywersyfikacja kanałów transmisji – 4 kanały umożliwiające automatyczny wybór tego, który pozwoli na transmisję bez interferencji z innymi sygnałami w paśmie częstotliwości 868 MHz
• montaż w puszkach natynkowych i podtynkowych (średnica min. 60 mm lub puszka z kieszenią)
• 4 wejścia sterujące:
  • obsługa przycisku dzwonkowego lub przełącznika
  • możliwość sterowania dowolnymi urządzeniami w systemie
• do wejść sterownika można podłączyć przycisk dzwonkowy lub przełącznik (zalecany przycisk dzwonkowy ze względu na większą funkcjonalność)
• sygnalizacja słabej baterii
• automatyczna aktualizacja oprogramowania (za pomocą Smart HUB, brak w zestawie)
• zasilanie bateryjne - nie wymaga podłączenia do sieci elektrycznej



Stwórz inteligentny przycisk

Jeden moduł Smart Switch Controller obsługuje do 4 niezależnych przycisków lub przełączników. Każdy z nich może realizować inne zadanie.

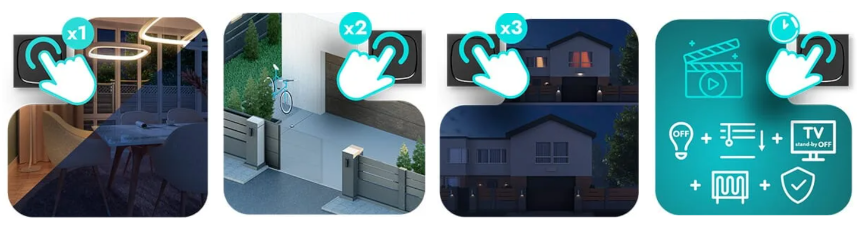

Ponadto, urządzenie obsługuje tzw. wielokliki, a więc jednym przyciskiem można wywoływać kilka różnych akcji, np.:

• 1 naciśnięcie - włączenie / wyłączenie światła w pokoju,
• 2 naciśnięcia - otworzenie bramy wjazdowej,
• 3 naciśnięcia - wyłączenie wszystkich świateł w domu, zamknięcie okien,
• długie przytrzymanie - scenariusz "wyjście z domu", a więc wyłączenie świateł i zbędnych urządzeń elektrycznych, przejście ogrzewania w tryb ECO i włączenie w domu trybu ochronnego.



Mnogość zastosowań, wiele możliwości

Posiadasz dziecko, które może zostać samo w domu? Na pewno martwisz się czy jest wtedy bezpieczne. Smart Switch Controller można połączyć z przyciskiem np. w przedpokoju i zaprogramować go tak, by służył również do wysyłania Ci informacji o ewentualnym zagrożeniu lub do wezwania pomocy. Przykładowo: pojedyncze naciśnięcie włącza / wyłącza lampę, a podwójne to sygnał alarmowy.



Twoi rodzice, babcia lub ktoś inny Ci bliski mieszka samotnie? Boisz się o ich bezpieczeństwo lub to, że nie będą w stanie wezwać pomocy w sytuacji złego samopoczucia lub zagrożenia? Wybrany przycisk można połączyć z modułem ATX-200 i ustawić tak, by np. podwójne naciśnięcie oznaczało wezwanie pomocy.



Zaniepokoił Cię hałas dochodzący z innej części domu? Nie musisz iść tego weryfikować. Wystarczy nacisnąć przycisk przy łóżku w określony sposób (np. potrójnie), a sygnalizacja alarmowa uruchomi się.



Niekiedy jednak wzbudzanie głośnego alarmu nie jest wskazane. Nigdy nie wiesz, do czego jest zdolny złodziej lub napastnik. Wtedy warto uruchomić cichy alarm - włamywacz nie ucieknie od razu, a pomoc zdąży dotrzeć na miejsce. Możesz zaprogramować jeden z przycisków w domu, by - na przykład - potrójne przytrzymanie wzywało pomoc, bez wyzwalania alarmu.



Opuszczając dom, kierujesz się do garażu. Dobrym rozwiązaniem jest przycisk funkcyjny, położy w nim, za pomocą którego uruchomisz scenariusz "wyjście z domu". Powoduje on otworzenie się bramy garażowej i bramy wyjazdowej (na czas wyjazdu), zamknięcie wszystkich okien w domu (wyposażonych w siłowniki), wyłączenie oświetlenia, odcięcie zasilania wybranych urządzeń elektrycznych oraz uruchomienie trybu ochrony posesji. Scenariusz dopasowuje się do siebie i swoich potrzeb.


Miejscem pracy jest Twój dom? Chcesz dopasować w nim warunki tak, by były jak najbardziej komfortowe? Naciśnij wybrany przycisk i włącz rutynę. Dopasuje ona jasność oświetlenia do pracy przy komputerze, zadba o komfortową temperaturę i cyrkulację powietrza.

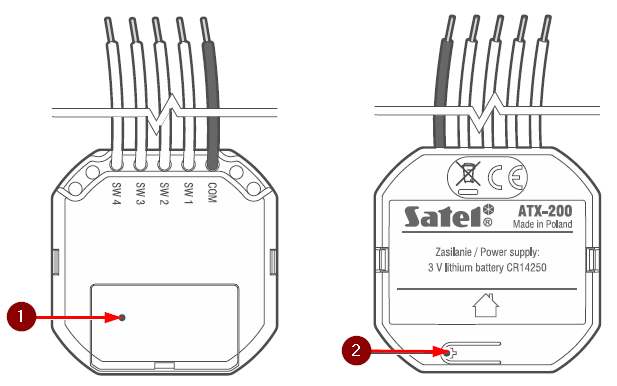

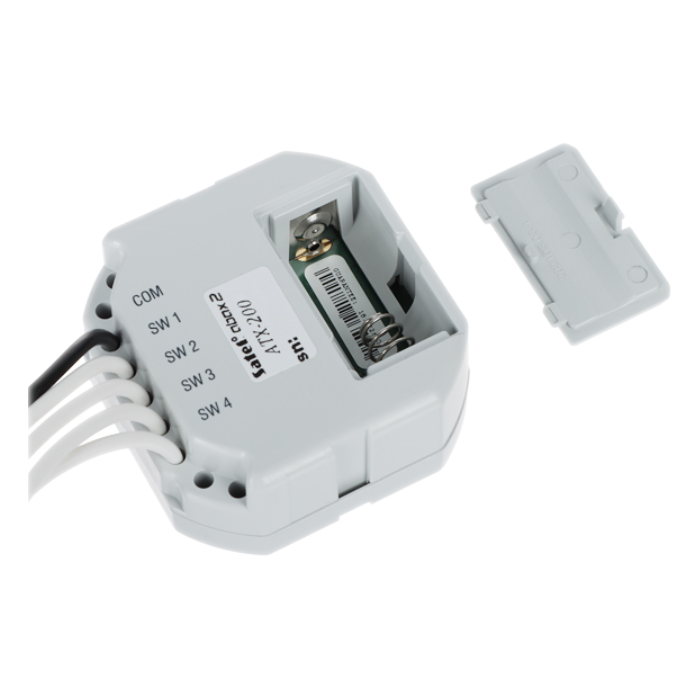

Wygląd urządzenia



1. pokrywa gniazda baterii (CR14250 3V, w zestawie)
2. przycisk do:

– zarejestrowania modułu w systemie (naciśnij w trakcie dodawania modułu do systemu),
– zablokowania / odblokowania rejestracji (naciśnij i przytrzymaj przez 10 sek., aby zablokować / odblokować możliwość dodania modułu do systemu)

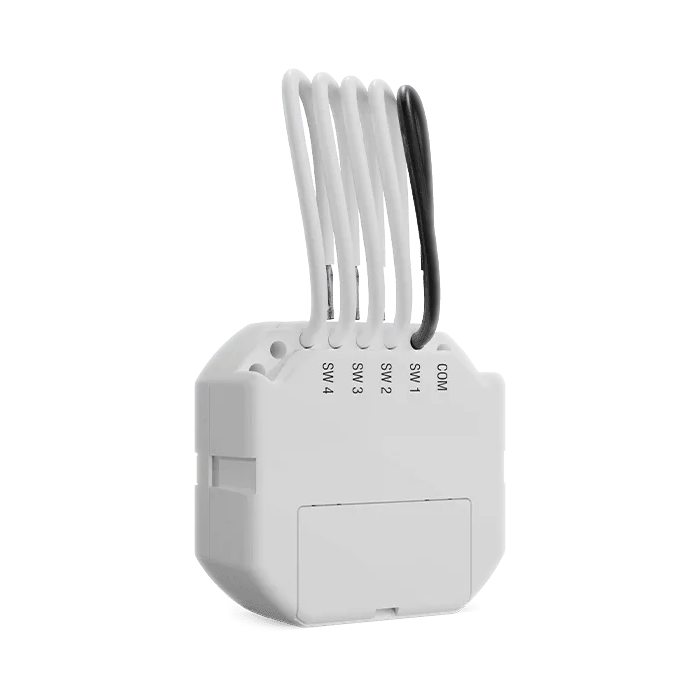

Przewody

COM [czarny] - masa.
SW1 [biały] - wejście sterujące 1.
SW2 [biały] - wejście sterujące 2.
SW3 [biały] - wejście sterujące 3.
SW4 [biały] - wejście sterujące 4.

Specyfikacja techniczna:


• pasmo częstotliwości pracy: 868,0 MHz ÷ 868,6 MHz
• zasięg komunikacji radiowej (w terenie otwartym): do 1700 m
• spełniane normy: EN 50130-4, EN 50130-5
• klasa środowiskowa wg EN50130-5: II
• temperatura pracy: -10°C ... +55°C
• max. wilgotność: 93% (±3%)

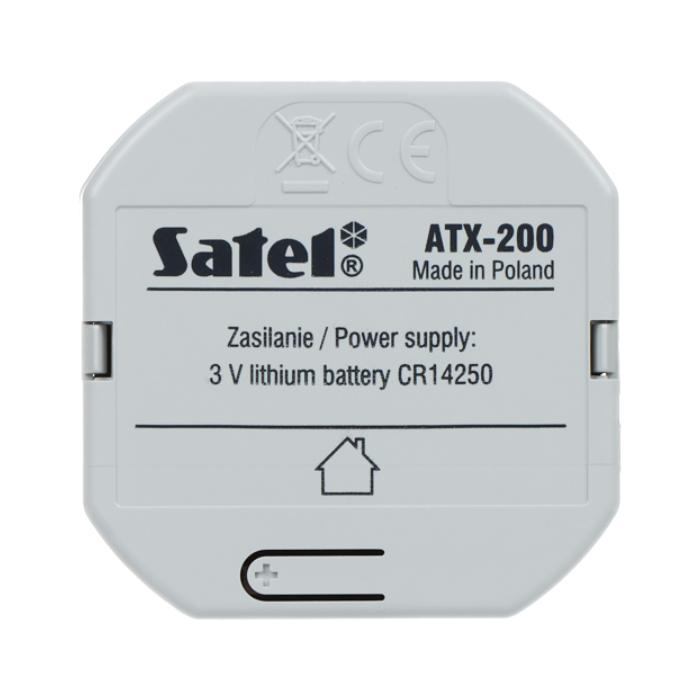

• zasilanie: bateria CR14250 3V (w zestawie)
• oczekiwany czas pracy baterii: do 3 lat
• pobór prądu (w stanie gotowości): 7 uA
• napięcie zgłoszenia słabej baterii: 2,75V
• wymiary: 47 x 47 x 22 mm
• waga: 40g


W zestawie:


• moduł Satel ATX-200 (Smart Switch Controller) - 1 szt;
• bateria CR14250 3V - 1 szt;
• instrukcja.
