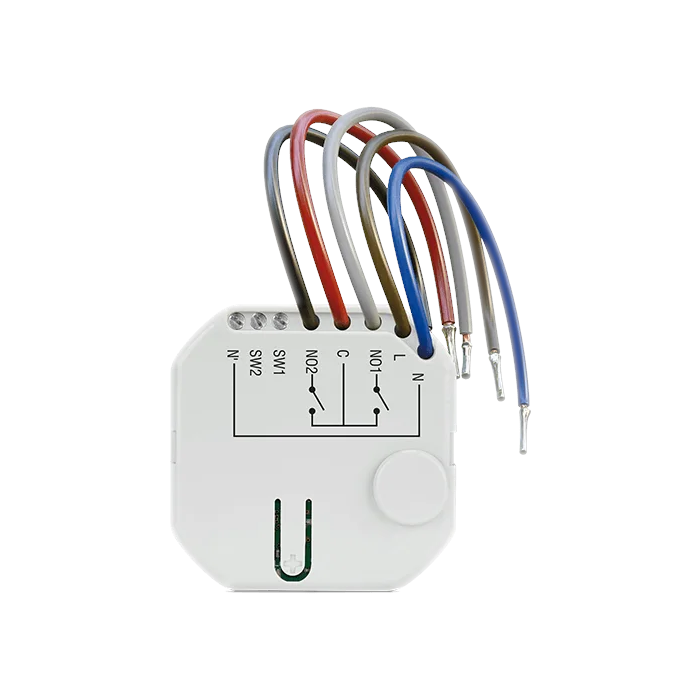

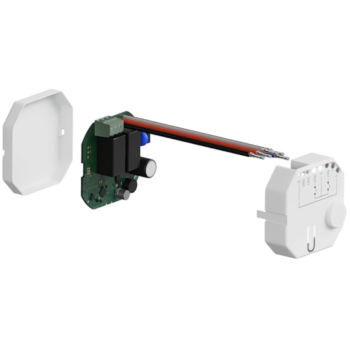

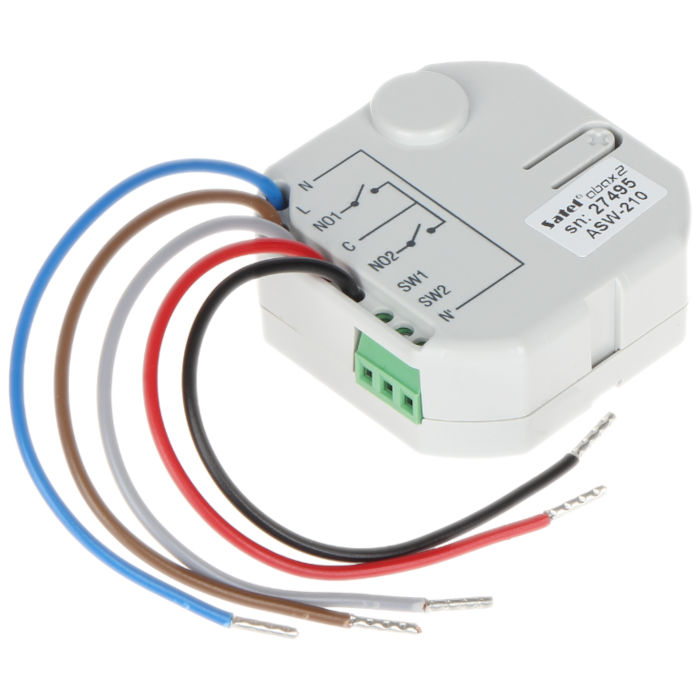

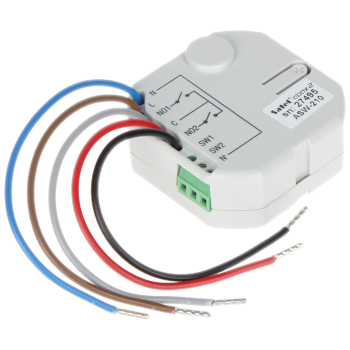

BEZPRZEWODOWY 2-KANAŁOWY STEROWNIK 230VAC SATEL ASW-210 (Smart 2-CH Relay)

Charakterystyka działania

• automatyzacja zarządzania pracą np. oświetlenia, bram, elektrycznego ogrzewania
• zdalne włączanie i wyłączanie urządzeń zasilanych z sieci 230 V AC

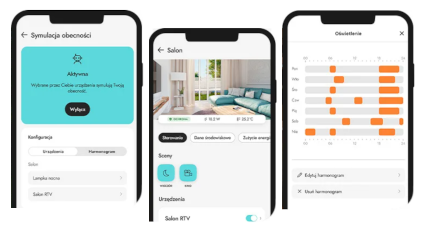

• możliwość sterowania podłączonymi do niego urządzeniami za pomocą pilota, aplikacji BE WAVE, klawiatury, przycisku ściennego
• współpraca z kontrolerami ACU-220 / ACU-280 / Smart HUB / Smart HUB Plus / Smart HUB Plus LV oraz retransmiterem ARU-200 (Smart Repeater)
• zasięg komunikacji radiowej (w terenie otwartym): do 1300 m
• szyfrowana dwukierunkowa komunikacja radiowa w paśmie częstotliwości 868 MHz (standard AES)
• dywersyfikacja kanałów transmisji – 4 kanały umożliwiające automatyczny wybór tego, który pozwoli na transmisję bez interferencji z innymi sygnałami w paśmie częstotliwości 868 MHz

Wejścia i wyjścia

• 2 kanały - niezależne sterowanie 2 urządzeniami
• 2 programowalne wyjścia przekaźnikowe:
  • sterowanie zdalne
  • sterowanie lokalne - przy użyciu wejść sterujących
  • separacja galwaniczna wyjść
• 2 wejścia sterujące:
  • możliwość podłączenia przycisku dzwonkowego lub przełącznika
  • sterowanie lokalne wyjściem przekaźnikowym
  • możliwość sterowania dowolnymi urządzeniami w systemie

Aktualizacja i montaż

• zdalna aktualizacja oprogramowania i zdalne konfigurowanie
• konfiguracja i aktualizacja oprogramowania prowadzona jest zdalnie
• wszechstronność montażu (np. na ścianie, suficie, podłodze, w obudowach innych urządzeń)
• montaż w puszkach elektroinstalacyjnych podtynkowych i natynkowych o minimalnej średnicy 60 mm

Wszechstronność i uniwersalność

Sterowanie światłem

Podłączenie sterownika

• zarejestrowania sterownika w systemie – naciśnij w trakcie dodawania sterownika do systemu,
• zablokowania / odblokowania rejestracji – naciśnij i przytrzymaj przez 10 sekund, aby zablokować / odblokować możliwość dodania sterownika do systemu.

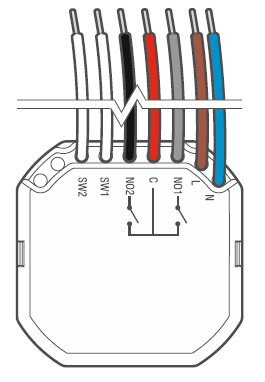

• N [niebieski] - do połączenia z przewodem neutralnym zasilania 230V AC
• L [brązowy] - do połączenia z przewodem fazowym zasilania 230V AC
• NO1 [szary] - styk NO wyjścia przekaźnikowego 1 (w stanie normalnym jest odcięty od styku wspólnego C – nie przewodzi prądu)
• NO2 [czarny] - styk NO wyjścia przekaźnikowego 2 (w stanie normalnym jest odcięty od styku wspólnego C – nie przewodzi prądu)
• C [czerwony] - styk wspólny C wyjść przekaźnikowych.
• SW1 [biały] - wejście sterujące 1. [tylko wariant B]
• SW2 [biały] - wejście sterujące 2. [tylko wariant B]

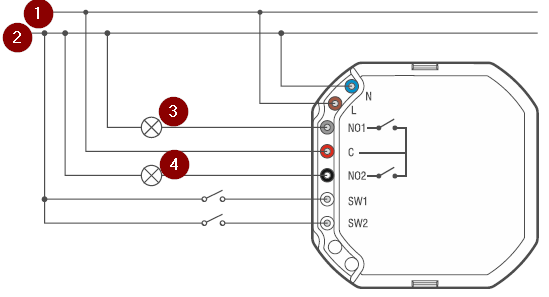

1. L - faza (wejście, 230V AC)
2. N - neutralny
3. Obciążenie ≤5A
4. Obciążenie ≤5A

• Nie montuj sterownika na zewnątrz.
• Zainstaluj sterownik w puszce elektroinstalacyjnej (głębokość o min. średnicy 60mm lub puszce z kieszenią).
• Do wyjścia przekaźnikowego możesz podłączyć urządzenie 230V AC o poborze prądu do 5A.
• Do wejścia sterującego możesz podłączyć przycisk dzwonkowy lub przełącznik przeznaczony do instalacji elektrycznych 230V.
• Do podłączenia przycisku / przełącznika użyj przewodów giętkich o przekroju 0,5-0,75 mm2.

• pasmo częstotliwości pracy: 868,0 MHz ÷ 868,6 MHz
• zasięg komunikacji radiowej (w terenie otwartym): do 1300 m
• napięcie zasilania: 230V AC / 50Hz
• pobór prądu: 0,47W (w stanie gotowości), 1W (max.)
• znamionowe napięcie zestyków: 250V AC
• obciążalność wyjść przekaźnikowych w kategorii AC1: 5A / 250V AC
• minimalny prąd zestyków: 10 mA
• obciążalność prądowa trwała zestyku: 5A
• maksymalna moc łączeniowa w kategorii AC1: 1250VA
• minimalna moc łączeniowa: 50 mW
• rezystancja zestyków: ≤ 100Ω
• trwałość łączeniowa (liczba łączeń) w kategorii AC1 (360 cykli/h): > 10⁵
• spełniane normy: EN 50130-4, EN 50130-5
• klasa środowiskowa wg EN50130-5: II
• temperatura pracy: -10°C ... +55°C
• max. wilgotność: 93% (±3%)
• wymiary: 47 x 47,4 x 22 mm
• waga: 40 g

• bezprzewodowy sterownik 230VAC Satel ASW-210 (Smart 2-CH Relay) - 1 szt;
• instrukcja.
