Jak podłączyć czujnik ruchu do lampy LED? Schemat i najczęstsze błędy

Podłączenie czujnika ruchu do lampy LED wydaje się proste, jednak błędy zdarzają się bardzo często. Po montażu lampa może świecić cały czas, nie reagować na ruch albo działać niestabilnie, mimo że na pierwszy rzut oka wszystko wygląda poprawnie.

Większość problemów można uniknąć już na etapie montażu, jeśli zastosujesz poprawny schemat i sprawdzisz podstawowe zasady podłączenia.

W tym poradniku pokażemy, jak podłączyć czujnik ruchu do lampy LED, wyjaśnimy oznaczenia przewodów L, N i PE oraz omówimy najczęstsze błędy, przez które czujnik ruchu nie działa prawidłowo.

Jak działa czujnik ruchu?

Zanim przejdziesz do podłączenia przewodów, warto zrozumieć zasadę działania czujnika ruchu. Dzięki temu łatwiej będzie uniknąć błędów podczas montażu oraz szybciej zdiagnozować ewentualne problemy z działaniem oświetlenia.

Co robi czujnik PIR?

Najpopularniejsze czujniki ruchu stosowane w instalacjach 230V wykorzystują technologię PIR. Ich zadaniem jest wykrywanie zmian promieniowania podczerwonego, które powstają, gdy człowiek lub zwierzę porusza się w obszarze detekcji.

Po wykryciu ruchu czujnik automatycznie podaje napięcie na lampę LED, uruchamiając oświetlenie na wcześniej ustawiony czas. Po jego upływie odłącza zasilanie, dzięki czemu światło gaśnie bez konieczności używania włącznika.

Taki sposób działania zwiększa wygodę użytkowania, poprawia bezpieczeństwo oraz pozwala ograniczyć zużycie energii, ponieważ lampa świeci tylko wtedy, gdy jest to potrzebne.

Jakie przewody wykorzystuje czujnik?

Większość czujników ruchu 230 V wykorzystuje cztery podstawowe połączenia elektryczne.

• L – przewód fazowy doprowadzający zasilanie do czujnika,
• N – przewód neutralny,
• L’ (L OUT, LOAD lub wyjście) – przewód wyjściowy z czujnika, którym napięcie trafia do lampy po wykryciu ruchu,
• PE – przewód ochronny, wykorzystywany w instalacjach wymagających uziemienia. Nie każdy czujnik ruchu posiada zacisk PE, jednak jeśli lampa LED wymaga przewodu ochronnego, należy go podłączyć zgodnie z instrukcją producenta.

Znajomość funkcji poszczególnych przewodów znacznie ułatwia prawidłowe podłączenie czujnika ruchu do lampy LED i pozwala uniknąć najczęstszych błędów już podczas montażu.

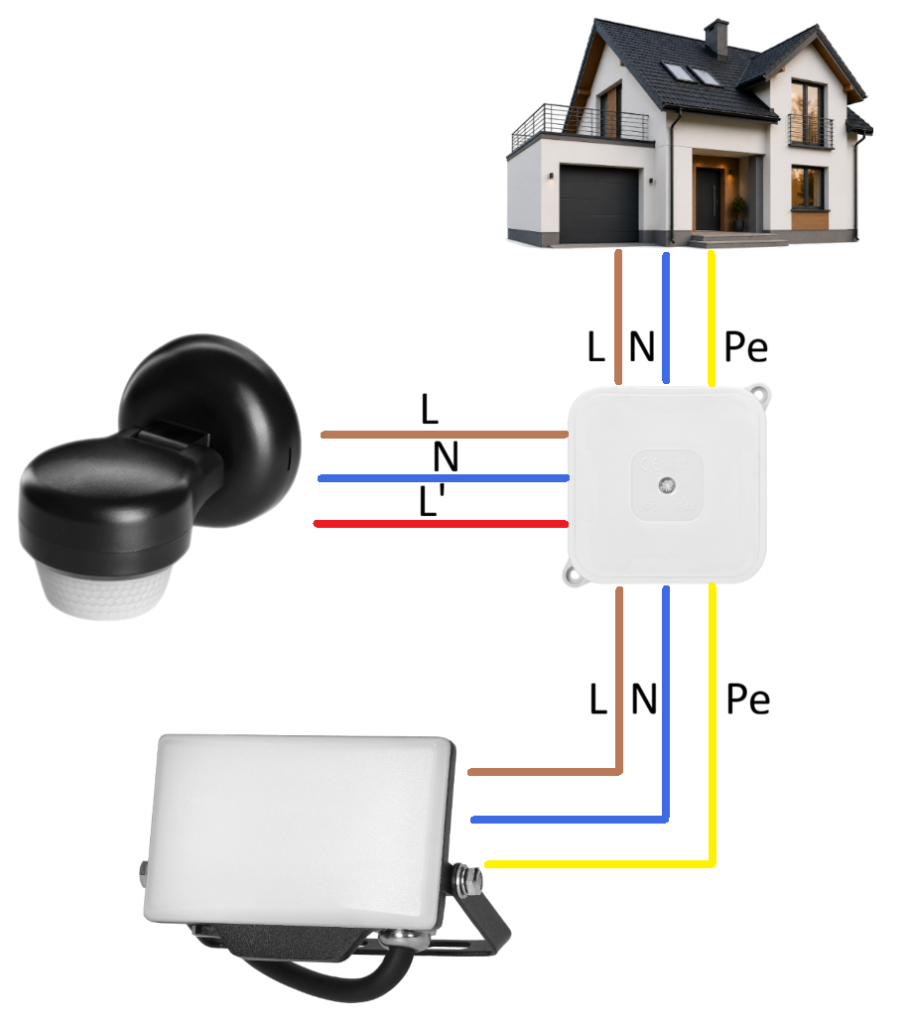

Schemat podłączenia czujnika ruchu do lampy LED

Prawidłowe podłączenie czujnika ruchu do lampy LED nie jest skomplikowane, pod warunkiem że każdy przewód zostanie podłączony do odpowiedniego zacisku. W większości modeli stosuje się identyczny schemat, dlatego po zrozumieniu podstaw łatwo poradzisz sobie z montażem zarówno czujnika zewnętrznego, jak i wewnętrznego.

Przewód fazowy (L)

Przewód fazowy doprowadza napięcie z instalacji elektrycznej do czujnika ruchu. To właśnie dzięki niemu urządzenie jest zasilane i może wykrywać ruch.

Jednym z najczęstszych błędów jest podłączenie przewodu fazowego do niewłaściwego zacisku lub pomylenie go z przewodem neutralnym. W efekcie czujnik może w ogóle nie działać albo pracować niestabilnie.

Przewód neutralny (N)

Przewód neutralny stanowi wspólny punkt dla czujnika ruchu oraz lampy LED. W większości instalacji musi zostać doprowadzony zarówno do czujnika, jak i bezpośrednio do oprawy oświetleniowej.

Brak przewodu neutralnego lub jego nieprawidłowe podłączenie często powoduje, że lampa nie reaguje na ruch albo działa w sposób nieprzewidywalny.

Wyjście z czujnika do lampy (L’)

Większość czujników posiada wyjście oznaczone jako L’, OUT lub LOAD. Po wykryciu ruchu pojawia się na nim napięcie, które zasila lampę LED.

Przewód ten należy podłączyć bezpośrednio do zacisku fazowego lampy. Dzięki temu światło włączy się automatycznie po wykryciu ruchu i wyłączy po upływie ustawionego czasu.

Uziemienie (Pe)

Przewód ochronny Pe odpowiada za bezpieczeństwo użytkowników instalacji. Nie każdy czujnik ruchu posiada zacisk ochronny, jednak wiele lamp LED wymaga podłączenia przewodu Pe zgodnie z obowiązującymi przepisami i instrukcją producenta.

Jeżeli zarówno instalacja, jak i oprawa oświetleniowa przewidują zastosowanie przewodu ochronnego, nie należy go pomijać. W przypadku wątpliwości warto sprawdzić schemat producenta lub skorzystać z pomocy elektryka.

Najczęstsze błędy przy podłączaniu czujnika ruchu

Większość problemów z działaniem czujnika ruchu nie wynika z uszkodzenia urządzenia. Znacznie częściej przyczyną jest nieprawidłowe podłączenie przewodów, niewłaściwy dobór czujnika do lampy LED lub błędna konfiguracja ustawień. Warto sprawdzić te elementy, zanim zdecydujesz się na wymianę sprzętu.

Zamiana przewodów L i N

Jednym z najczęściej popełnianych błędów jest zamiana przewodu fazowego z neutralnym. Chociaż w niektórych przypadkach lampa może zachowywać się pozornie poprawnie, układ często działa niestabilnie albo nie reaguje na ruch.

Objawy mogą być różne:

• lampa nie włącza się po wykryciu ruchu,
• czujnik nie działa po podaniu zasilania,
• światło zapala się nieregularnie lub gaśnie z opóźnieniem.

Przed uruchomieniem instalacji warto jeszcze raz porównać podłączenie z instrukcją producenta oraz schematem instalacji.

Brak przewodu neutralnego

To bardzo częsty problem, szczególnie podczas modernizacji starszych instalacji elektrycznych. W wielu budynkach do miejsca montażu wyłącznika doprowadzony jest jedynie przewód fazowy, natomiast przewód neutralny znajduje się dopiero przy lampie.

Większość czujników ruchu 230V wymaga jednak zasilania zarówno przewodem fazowym, jak i neutralnym. Jeżeli przewód N nie jest dostępny, standardowy czujnik PIR nie będzie działał prawidłowo.

Przed zakupem warto sprawdzić, jakie przewody znajdują się w miejscu planowanego montażu.

Zły czujnik do lamp LED

Nie każdy czujnik ruchu współpracuje równie dobrze z nowoczesnym oświetleniem LED. Niektóre starsze modele były projektowane z myślą o tradycyjnych źródłach światła i przy niewielkim poborze mocy mogą powodować nieprawidłową pracę lamp.

Najczęściej pojawiają się wtedy takie objawy, jak:

• miganie lampy po wyłączeniu,
• samoczynne krótkie błyski,
• niestabilna praca całego układu.

Kupując czujnik ruchu do lampy LED, warto upewnić się, że producent przewidział współpracę z oświetleniem LED oraz określił minimalne i maksymalne obciążenie urządzenia.

Lampa świeci cały czas

To jeden z najczęściej wyszukiwanych problemów związanych z czujnikami ruchu. Przyczyn może być kilka.

Najczęściej są to:

• błędne podłączenie przewodów,
• zbyt wysoka czułość detekcji,
• nieprawidłowe ustawienie czasu świecenia,
• ciągłe wykrywanie ruchu lub źródła ciepła.

Jeżeli Twoja lampa świeci cały czas, warto również przeczytać nasz artykuł „Jak podłączyć lampę z czujnikiem ruchu – poradnik”, w którym szczegółowo opisujemy błędy i sposoby diagnozowania podobnych problemów.

Zły montaż czujnika

Nawet poprawnie podłączony czujnik ruchu może działać nieprawidłowo, jeśli zostanie zamontowany w niewłaściwym miejscu.

Problemy często powodują:

• zbyt duża wysokość montażu,
• skierowanie czujnika bezpośrednio na ulicę lub ruchliwe przejście,
• montaż w pobliżu klimatyzatora, kratki wentylacyjnej lub innych źródeł ciepłego powietrza,
• ustawienie czujnika w miejscu narażonym na bezpośrednie działanie promieni słonecznych.

Dobór odpowiedniej lokalizacji ma równie duże znaczenie jak prawidłowe podłączenie przewodów, ponieważ wpływa na skuteczność wykrywania ruchu i liczbę fałszywych załączeń oświetlenia.

Jak poprawnie ustawić czujnik ruchu?

Prawidłowe podłączenie przewodów to dopiero połowa sukcesu. Równie ważne jest odpowiednie ustawienie parametrów czujnika ruchu, ponieważ nawet poprawnie zamontowane urządzenie może działać niewłaściwie, jeśli czułość, czas świecenia lub próg zmierzchu nie zostaną dopasowane do miejsca instalacji.

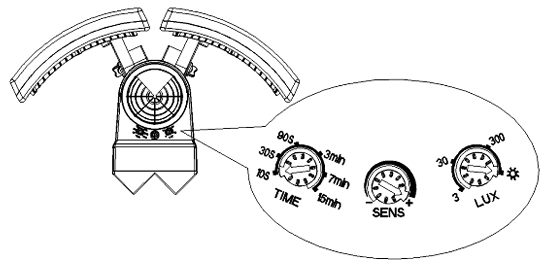

Ustawienie czułości (LUX)

Regulacja czułości określa, z jakiej odległości oraz na jaki ruch będzie reagował czujnik PIR. Zbyt wysoka wartość może powodować przypadkowe włączanie światła przez poruszające się gałęzie, zwierzęta lub ruch uliczny. Z kolei zbyt niska sprawi, że lampa LED nie będzie reagowała na osoby znajdujące się w obszarze detekcji.

Najlepiej rozpocząć od średniego ustawienia, a następnie stopniowo zwiększać lub zmniejszać czułość podczas codziennego użytkowania.

Większość producentów stosuje podobne ustawienia – użytkownik może wybrać z zakresu <3~2000 lux.

Ustawienie czasu świecenia (TIME)

Większość czujników umożliwia ustawienie czasu, przez jaki lampa pozostaje włączona po wykryciu ruchu.

Krótki czas, wynoszący około 10–30 sekund, dobrze sprawdza się przy przejściach i ciągach komunikacyjnych. Z kolei na podjeździe, przy garażu lub wejściu do domu wygodniejsze będzie ustawienie od jednej do kilku minut, dzięki czemu światło nie zgaśnie zbyt szybko.

Nie warto ustawiać maksymalnego czasu świecenia bez potrzeby, ponieważ zwiększa to zużycie energii i ogranicza jedną z głównych zalet automatycznego oświetlenia.

Przeważnie użytkownik otrzymuje możliwość wyboru od kilku sekund do kilkunastu minut (np. min. 10 sek. (+/-3 s), max. 15 min (+/-3 min)).

Ustawienie zasięgu detekcji (SENS)

Spora część czujników ruchu wyposażona jest w regulator SENS, który określa zasięg wykrywania ruchu.

Jeżeli ustawisz próg na maksymalną wartość, oświetlenie będzie wykrywało nawet oddalony ruch (np. drzew, osoby idącej ulicą). Natomiast ustawienie minimalne sprawi, że lampa uruchomi się dopiero po pojawieniu się człowieka w bliskim otoczeniu.

Producenci zazwyczaj podają zakres od kilku do kilkunastu metrów (np. 5-10m) i wskazują na odpowiedni kąt detekcji (<24°).

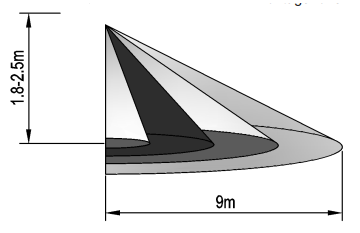

Najlepsza wysokość montażu

Wysokość montażu wpływa zarówno na skuteczność wykrywania ruchu, jak i zasięg działania czujnika.

Nie istnieje jedna uniwersalna wartość odpowiednia dla każdego modelu. Czujnik należy zamontować zgodnie z zaleceniami producenta, ponieważ optymalna wysokość zależy od konstrukcji urządzenia oraz charakterystyki jego pola detekcji.

Przyjęło się, że zalecana wysokość montażu lampy z czujnikiem ruchu wynosi między 1,8m a 2,5m.

Warto również pamiętać, że czujnik PIR najskuteczniej wykrywa ruch poprzeczny względem swojej osi. Z tego powodu lepiej skierować go w stronę miejsca, przez które użytkownik będzie przechodził, niż bezpośrednio na drogę, z której będzie zbliżał się do urządzenia.

Jaki czujnik ruchu wybrać do lampy LED?

Na rynku dostępnych jest wiele czujników ruchu, jednak nie każdy model będzie odpowiedni do każdej instalacji. Wybór warto uzależnić od miejsca montażu, rodzaju oświetlenia oraz oczekiwanej funkcjonalności. Dobrze dobrany czujnik PIR będzie działał stabilnie przez wiele lat i pozwoli w pełni wykorzystać możliwości oświetlenia LED.

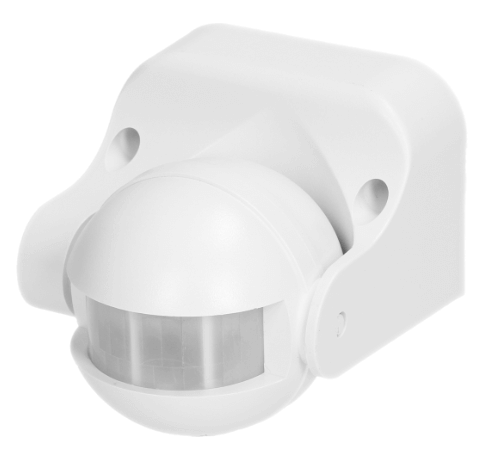

Najlepszy czujnik budżetowy

To rozwiązanie dla osób, które chcą zautomatyzować oświetlenie przy niewielkim koszcie.

Dla kogo?

➡️ właściciele mieszkań,
➡️ małe wejścia do domu (wewnątrz),
➡️ garaże,
➡️ pomieszczenia gospodarcze.

Największe zalety:

✔️ prosty montaż,
✔️ atrakcyjna cena,
✔️ podstawowa regulacja czasu świecenia i czułości,
✔️ dobra współpraca z lampami LED,
✔️ zasięg działania do aż 12 metrów,
✔️ klasyczny biały kolor (dostępny również w kolorze czarnym).

Zobacz produkt:
➡️ https://elektronikadomowa.pl/czujnik-ruchu-orno-or-cr-201w-bialy-180st-1200w-p-2999.html

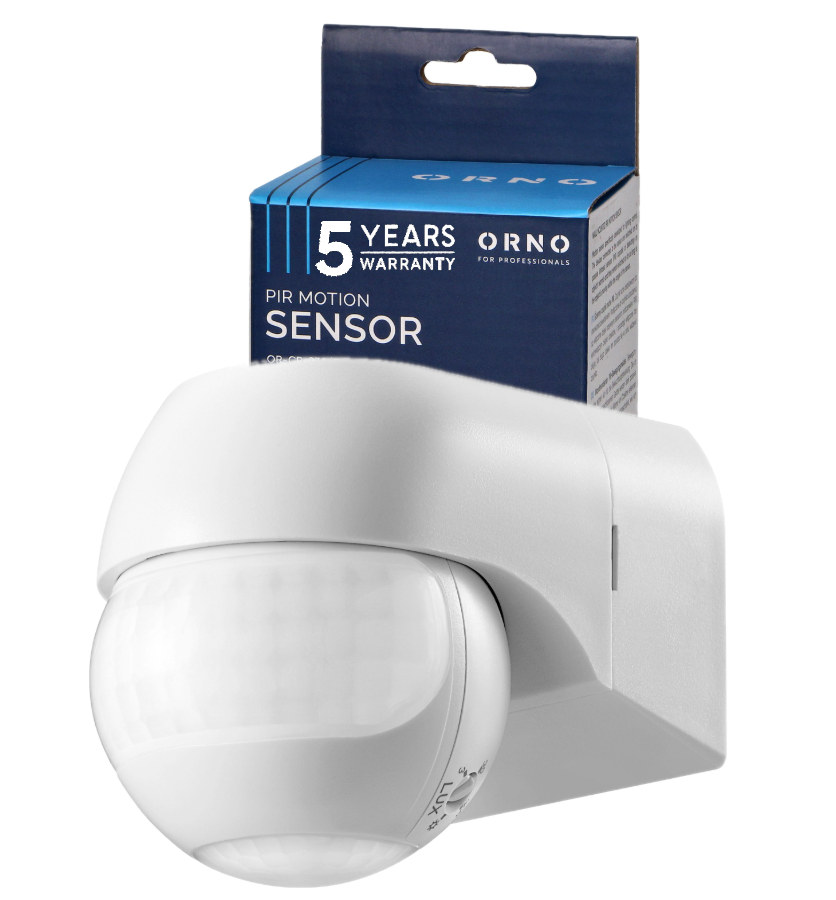

Najlepszy czujnik cena/jakość

To najczęściej wybierane rozwiązanie do domu jednorodzinnego. Oferuje znacznie większe możliwości regulacji oraz lepszą odporność na warunki atmosferyczne niż najtańsze modele.

Dla kogo?

➡️ domy jednorodzinne,
➡️ magazyny / hale,
➡️ wejścia do budynku,
➡️ tarasy,
➡️ pomieszczenia wewnętrzne ogółem.

Największe zalety:

✔️ możliwość monitorowania szerokiego obszaru (kąt detekcji 180° / 360°),
✔️ wysoka niezawodność,
✔️ dobra współpraca z oświetleniem LED,
✔️ zasięg działania max. 15m,
✔️ wysoka jakość wykonania,
✔️ odporność na warunki atmosferyczne pod warunkiem stosowania pod zadaszeniem (IP44).

Sprawdź produkt:
➡️ https://elektronikadomowa.pl/czujnik-ruchu-mini-orno-or-cr-286w-bialy-180-800w-ip44-p-19442.html

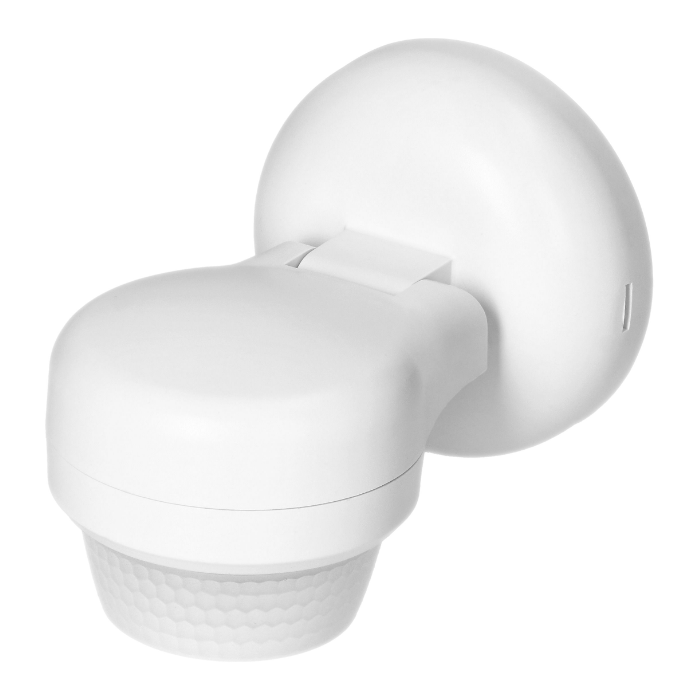

Najlepszy czujnik do zastosowań zewnętrznych

Jeżeli czujnik będzie pracował przez cały rok na zewnątrz budynku, warto wybrać model o podwyższonej odporności na deszcz, mróz oraz promieniowanie UV.

Dla kogo?

➡️ elewacje,
➡️ ogrody,
➡️ podjazdy,
➡️ parkingi,
➡️ budynki gospodarcze.

Największe zalety:

✔️ wysoka szczelność obudowy (IP65),
✔️ stabilna praca niezależnie od pogody,
✔️ duży zasięg detekcji (do 12m),
✔️ moc aż 1200W,
✔️ możliwość regulacji najważniejszych parametrów (czułości, czasu świecenia i kąta położenia czujnika w pionie)
✔️ długa żywotność.

Sprawdź produkt:
➡️ https://elektronikadomowa.pl/czujnik-ruchu-orno-or-cr-272w-bialy-360-1200w-p-18952.html

Kiedy warto wezwać elektryka?

Podłączenie czujnika ruchu do lampy LED nie zawsze jest skomplikowane, jednak nie każda instalacja wygląda tak samo. W nowszych budynkach montaż często przebiega bez większych problemów, natomiast w starszych instalacjach mogą pojawić się trudności związane z oznaczeniem przewodów lub ich stanem technicznym.

Warto skorzystać z pomocy elektryka, jeżeli:

❌ nie masz doświadczenia w pracy z instalacjami 230V,
❌ nie potrafisz zidentyfikować przewodów L, N i PE,
❌ w puszce znajdują się przewody bez oznaczeń,
❌ instalacja została wykonana wiele lat temu i nie masz pewności co do jej stanu,
❌ po podłączeniu lampa nadal nie działa prawidłowo,
❌ zabezpieczenia wyłączają zasilanie po podłączeniu czujnika.

Praca przy instalacji elektrycznej wymaga zachowania szczególnej ostrożności. Przed rozpoczęciem montażu zawsze należy odłączyć zasilanie i upewnić się odpowiednim przyrządem pomiarowym, że na przewodach nie występuje napięcie. Jeżeli masz jakiekolwiek wątpliwości dotyczące sposobu podłączenia, bezpieczniejszym rozwiązaniem będzie zlecenie montażu osobie posiadającej odpowiednie kwalifikacje.

Checklista – poprawne podłączenie czujnika ruchu

Przed pierwszym uruchomieniem instalacji sprawdź, czy wszystkie najważniejsze elementy zostały wykonane prawidłowo.

• odłączono napięcie przed rozpoczęciem montażu,
• przewód fazowy (L) został podłączony do właściwego zacisku,
• przewód neutralny (N) został poprawnie podłączony do czujnika i lampy,
• przewód wyjściowy z czujnika został podłączony do zacisku fazowego lampy,
• przewód ochronny (PE) został podłączony zgodnie z instrukcją producenta (jeżeli jest wymagany),
• zastosowano czujnik kompatybilny z oświetleniem LED,
• ustawiono odpowiednią czułość wykrywania,
• ustawiono właściwy czas świecenia,
• wyregulowano próg zmierzchu,
• czujnik nie jest skierowany na źródła ciepła ani ruchliwą ulicę,
• sprawdzono działanie lampy po zmroku,
• wykonano próbę działania z różnych kierunków podejścia.

Jeżeli chcesz dokładniej zweryfikować całą instalację, pobierz naszą rozbudowaną checklistę PDF dotyczącą montażu i konfiguracji czujnika ruchu.

Plik możesz pobrać w każdym momencie na swój telefon!

FAQ

1. Jak podłączyć czujnik ruchu do lampy LED?
W większości przypadków potrzebne są trzy podstawowe połączenia: przewód fazowy (L), przewód neutralny (N) oraz wyjście z czujnika (L’) prowadzące do lampy LED. Jeżeli oprawa wymaga uziemienia, należy również podłączyć przewód ochronny PE zgodnie z instrukcją producenta.

2. Dlaczego lampa świeci cały czas?
Najczęściej przyczyną jest błędne podłączenie przewodów, zbyt wysoka czułość czujnika lub nieprawidłowe ustawienie czasu świecenia. Problem mogą powodować również źródła ciepła znajdujące się w polu detekcji.

3. Czy każdy czujnik ruchu działa z lampami LED?
Nie zawsze. Niektóre starsze modele nie są przystosowane do współpracy z oświetleniem LED, co może powodować miganie lampy lub niestabilne działanie. Przed zakupem warto sprawdzić, czy producent deklaruje kompatybilność z lampami LED.

4. Jak wysoko montować czujnik ruchu?
Zazwyczaj przyjmuje się wysokość 1,8 – 2,5m. Wpływa ona na zasięg i skuteczność wykrywania ruchu.

5. Czy można samodzielnie podłączyć czujnik ruchu?
Tak, pod warunkiem zachowania zasad bezpieczeństwa oraz znajomości podstaw instalacji elektrycznych. Przed rozpoczęciem prac należy bezwzględnie odłączyć zasilanie i upewnić się, że na przewodach nie występuje napięcie.

6. Dlaczego czujnik ruchu nie reaguje?
Przyczyną może być brak przewodu neutralnego, błędne podłączenie przewodów, niewłaściwe ustawienie czułości lub uszkodzenie samego czujnika. Warto również sprawdzić, czy urządzenie otrzymuje zasilanie.

7. Czy czujnik ruchu można zamontować na zewnątrz?
Tak, jednak należy wybrać model przeznaczony do pracy na zewnątrz. Powinien posiadać odpowiedni stopień ochrony IP oraz być odporny na wilgoć, deszcz i zmienne temperatury.

8. Dlaczego lampa LED miga po wyłączeniu?
Najczęściej świadczy to o niekompatybilności czujnika z oświetleniem LED albo o niewłaściwym podłączeniu instalacji. Problem może również wynikać z minimalnego obciążenia wymaganego przez czujnik.

9. Czy jeden czujnik może sterować kilkoma lampami?
Tak, o ile łączna moc podłączonych lamp nie przekracza maksymalnego obciążenia dopuszczalnego przez producenta czujnika ruchu.

10. Co zrobić, jeśli czujnik nadal nie działa po podłączeniu?
Najpierw warto sprawdzić poprawność podłączenia przewodów, ustawienia czułości, czasu świecenia oraz progu zmierzchu. Jeżeli instalacja jest wykonana prawidłowo, a problem nadal występuje, przyczyną może być uszkodzony czujnik lub niezgodność z zastosowaną lampą LED.

Zakończenie

Prawidłowe podłączenie czujnika ruchu do lampy LED nie jest trudne, jeśli instalacja zostanie wykonana zgodnie ze schematem i zaleceniami producenta. Większość problemów takich, jak lampa świecąca cały czas, brak reakcji na ruch czy niestabilne działanie, wynika z błędnego podłączenia przewodów lub niewłaściwej konfiguracji czujnika.

Przed uruchomieniem instalacji warto jeszcze raz sprawdzić schemat podłączenia, poprawność połączeń oraz ustawienia. Kilka minut poświęconych na kontrolę pozwala uniknąć późniejszych problemów i zapewnia niezawodne działanie oświetlenia przez długi czas.

Jeżeli planujesz montaż nowego oświetlenia lub wymianę czujnika, postaw na sprawdzone rozwiązania dopasowane do Twojej instalacji. Dzięki temu zyskasz wygodę, bezpieczeństwo oraz oszczędność energii każdego dnia.

Sprawdź polecane czujniki ruchu do LED. Zobacz czujniki do domu i ogrodu. Porównaj także modele PIR i dualne, a następnie wybierz czujnik dopasowany do swojej instalacji.
