Podłączanie urządzeń 230V może wydawać się proste, jednak w praktyce wymaga podstawowej wiedzy i zachowania zasad bezpieczeństwa. Co więcej, nawet drobny błąd może prowadzić do uszkodzenia sprzętu lub zagrożenia dla zdrowia.
W tym poradniku krok po kroku pokażemy, jak poprawnie podłączyć urządzenie, a jednocześnie wyjaśnimy najważniejsze zasady, które warto znać przed rozpoczęciem pracy.
Co oznaczają przewody w instalacji 230V
Zanim podłączysz jakiekolwiek urządzenie, musisz wiedzieć, co oznaczają poszczególne przewody, ponieważ ich pomylenie to jeden z najczęstszych błędów.

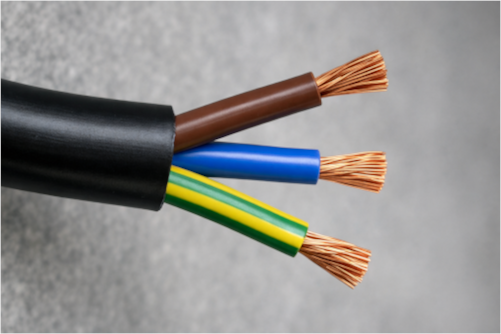

W instalacji 230V występują trzy podstawowe przewody:
- L – przewód fazowy (brązowy lub czarny) – doprowadza prąd,
- N – przewód neutralny (niebieski) – zamyka obwód (odpowiada za powrót prądu),
- PE – przewód ochronny (żółto-zielony) – odpowiada za bezpieczeństwo (chroni przed porażeniem prądem).
Właśnie dlatego prawidłowe rozpoznanie przewodów to absolutna podstawa bezpiecznej pracy.
Jeśli kolory się nie zgadzają – zachowaj szczególną ostrożność. W starszych instalacjach oznaczenia mogą być inne, dlatego warto sprawdzić przewody próbnikiem napięcia.
❗️Zawsze wyłącz napięcie przed rozpoczęciem pracy.
Co będzie potrzebne do podłączenia
Zanim rozpoczniesz pracę, warto przygotować wszystkie niezbędne elementy, ponieważ dzięki temu unikniesz improwizacji i błędów.

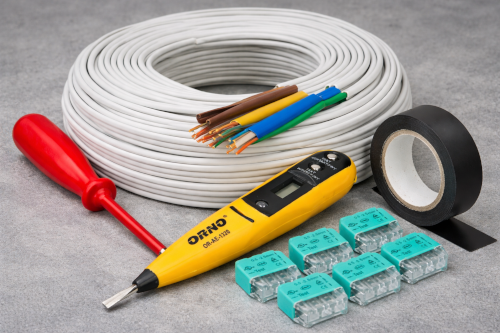

Najczęściej potrzebne będą:
- śrubokręt izolowany,
- próbnik napięcia lub miernik,
- złączki elektryczne (np. szybkozłączki),
- taśma izolacyjna,
- odpowiednie przewody.

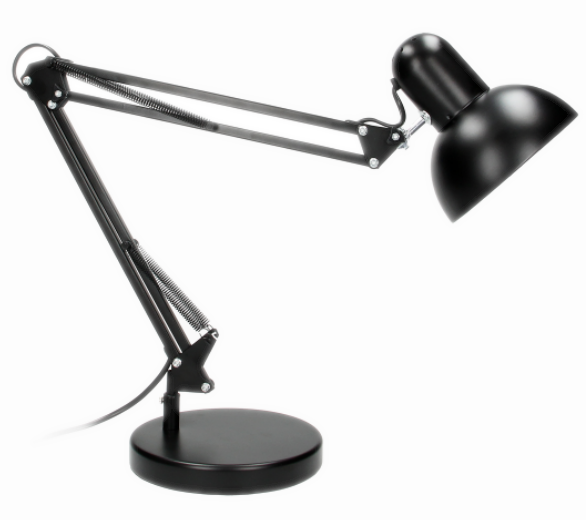

Dodatkowo warto zadbać o dobre oświetlenie miejsca pracy, ponieważ precyzja ma tutaj duże znaczenie.
Aby uniknąć problemów i mieć pewność, że instalacja będzie działać bezpiecznie, warto korzystać ze sprawdzonych akcesoriów.
👉 Sprawdź złączki, czujniki i elementy instalacyjne w naszej ofercie: Elektronika Domowa
Jak podłączyć urządzenie 230V – krok po kroku
Aby zrobić to poprawnie i bezpiecznie, należy trzymać się określonej kolejności.
✔️ KROK 1 – wyłącz zasilanie
Zanim zaczniesz, zawsze wyłącz bezpiecznik. To absolutna podstawa.
✔️ KROK 2 – sprawdź poprawność odcięcia napięcia
Użyj próbnika lub miernika, aby upewnić się, że przewody są bezpieczne.
✔️ KROK 3 – przygotuj przewody
Usuń izolację na odpowiedniej długości, uważając, aby nie uszkodzić żyły.
✔️ KROK 4 – podłącz przewody
- L z L
- N z N
- PE z PE
✔️ KROK 5 – zabezpiecz połączenia
Użyj złączek lub dobrze dokręconych zacisków.
✔️ KROK 6 – włącz zasilanie i sprawdź działanie
Na końcu włącz zasilanie i sprawdź, czy urządzenie działa poprawnie.
Checklistа – czy podłączyłeś poprawnie
Zanim uznasz podłączenie za zakończone, warto zatrzymać się na chwilę i sprawdzić, czy wszystko zostało wykonane prawidłowo. Nawet jeśli urządzenie działa, nie oznacza to, że instalacja jest w pełni bezpieczna.
Ze względu na to, poniżej znajdziesz krótką checklistę, dzięki której szybko zweryfikujesz najważniejsze elementy podłączenia i upewnisz się, że nie popełniłeś typowych błędów.
Przed uruchomieniem
☐ zasilanie zostało wyłączone przed pracą
☐ sprawdzono brak napięcia
☐ przewody zostały prawidłowo przygotowane
Podłączenie
☐ przewód fazowy (L) podłączony poprawnie
☐ przewód neutralny (N) podłączony poprawnie
☐ przewód ochronny (PE) podłączony
Wykonanie
☐ połączenia są stabilne i dobrze dokręcone
☐ użyto złączek zamiast skręcania przewodów
☐ przewody są zabezpieczone
Test działania
☐ urządzenie działa poprawnie
☐ nie występują zakłócenia
☐ instalacja nie nagrzewa się
Szybka ocena
- 8–10 ✔️ → podłączenie OK
- 5–7 ✔️→ warto sprawdzić jeszcze raz
- poniżej 5 ✔️ → popraw instalację
Typowe zastosowania w domu – gdzie wykorzystasz 230V
W praktyce podłączenie 230V dotyczy wielu urządzeń, dlatego warto wiedzieć, gdzie najczęściej się pojawia.
Najczęstsze zastosowania:
- oświetlenie (np. lampy ogrodowe),
- czujniki ruchu,
- sterowniki do bram,
- systemy oświetlenia automatycznego.
Jeśli interesuje Cię temat oświetlenia i czujników, zobacz również:
👉 https://elektronikadomowa.pl/blog/oswietlenie-do-domu-led-czujniki-ruchu-lampy-poradnik-2026/
Przykłady podłączeń – najczęstsze sytuacje w domu
W teorii wszystko wygląda prosto, jednak w praktyce użytkownicy najczęściej szukają konkretnych przykładów. Ze względu na to, poniżej znajdziesz najpopularniejsze zastosowania.

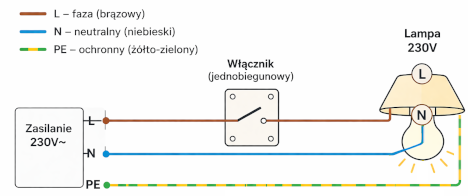

Podłączenie lampy 230V i włącznika
W przypadku lampy sytuacja jest stosunkowo prosta, jednak trzeba zachować właściwą kolejność.

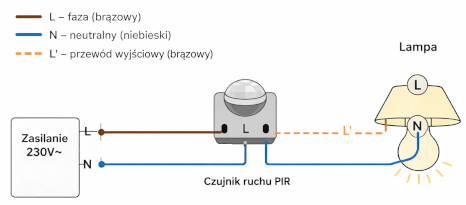

Podłączenie czujnika ruchu 230V
Tutaj sytuacja jest nieco bardziej złożona, ponieważ czujnik działa jako „pośrednik”.
Dlatego:
- faza trafia najpierw do czujnika,
- czujnik przekazuje ją do lampy po wykryciu ruchu,
- neutralny idzie bezpośrednio.

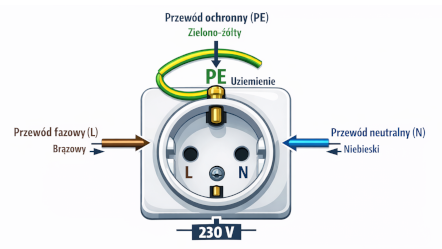

Podłączenie gniazdka 230V
To jedno z najczęstszych zastosowań.
Warto pamiętać, że:
- faza po lewej,
- neutralny po prawej,
- przewód ochronny zawsze do bolca.
Schemat podłączenia 230V – podstawy
Aby lepiej zrozumieć instalację, warto spojrzeć na uproszczony schemat.
Każde urządzenie wykorzystuje:
- L → zasilanie,
- N → powrót,
- PE → bezpieczeństwo.
Dzięki temu cały układ działa poprawnie i bezpiecznie.
Ze względu na to, że błędy w takich przypadkach mogą być niebezpieczne, nie warto ryzykować.
Najczęstsze błędy przy podłączaniu 230V
Choć wiele osób próbuje zrobić to samodzielnie, błędy zdarzają się bardzo często.
Najczęstsze z nich to:
❌ brak wyłączenia zasilania,
❌ pomylenie przewodów,
❌ luźne połączenia,
❌ brak przewodu ochronnego,
❌ użycie złych złączek.
Podobnie jak w przypadku montażu kamer, gdzie błędy wpływają na działanie systemu, tak samo tutaj poprawność wykonania ma kluczowe znaczenie.
👉 https://elektronikadomowa.pl/blog/najczestsze-bledy-przy-montazu-kamer/
Czego nie robić – absolutne podstawy bezpieczeństwa
Istnieją rzeczy, których nie wolno robić pod żadnym pozorem.
Nie wolno:
- pracować przy włączonym napięciu,
- łączyć przewodów „na skrętkę” bez zabezpieczenia,
- używać uszkodzonych przewodów,
- ignorować przewodu ochronnego.
❗️Jest to bardzo ważne, bo nawet drobne zaniedbanie może mieć poważne konsekwencje.
Sprawdź, czy Twoja instalacja 230V jest bezpieczna – pobierz naszą checklistę
Instalacja może działać, a mimo to być niebezpieczna. Warto więc upewnić się, że wszystko zostało wykonane zgodnie z zasadami bezpieczeństwa.
Przejdź przez checklistę i sprawdź, czy Twój układ nie stwarza ryzyka.
Możesz ją wydrukować lub sprawdzić na telefonie w dowolnym momencie.
Jeśli widzisz, że coś jest nie tak, popraw to jak najszybciej.
👉 Jeśli masz wątpliwości – napisz do nas – chętnie pomożemy.
Polecane rozwiązania – bezpieczne i wygodne podłączenie
Aby uniknąć problemów, warto korzystać ze sprawdzonych rozwiązań.
➡️ Złączki instalacyjne – zapewniają szybkie i bezpieczne łączenie przewodów bez skręcania.
➡️ Przewody dobrej jakości – zmniejszają ryzyko uszkodzeń i przegrzewania.
➡️ Czujniki ruchu 230V – często wymagają podłączenia, dlatego warto wiedzieć, jak zrobić to poprawnie.
👉 https://elektronikadomowa.pl/blog/jak-wybrac-lampe-z-czujnikiem-ruchu-poradnik-2026-elektronika-domowa/
➡️ Sterowniki i moduły 230V – stosowane w automatyce domowej i bramach.
➡️ Osprzęt elektryczny – gniazdka, puszki i elementy montażowe wpływają na bezpieczeństwo instalacji.
Kiedy NIE robić tego samemu
Choć wiele prostych podłączeń można wykonać samodzielnie, istnieją sytuacje, w których zdecydowanie lepiej skorzystać z elektryka.
Dotyczy to przede wszystkim:
- instalacji w rozdzielni,
- podłączania wielu obwodów,
- modernizacji instalacji,
- pracy w wilgotnym środowisku.
FAQ – najczęstsze pytania klientów
W praktyce wiele osób ma bardzo podobne wątpliwości przy pracy z instalacją 230V, dlatego poniżej znajdziesz pytania, które najczęściej pojawiają się wśród klientów – wraz z konkretnymi odpowiedziami.
Czy mogę podłączyć urządzenie bez przewodu ochronnego (PE)?
– W niektórych przypadkach urządzenie może działać, jednak nie jest to rozwiązanie bezpieczne. Przewód ochronny (PE) odpowiada za ochronę przed porażeniem, dlatego jego pominięcie zwiększa ryzyko.
Podłączyłem wszystko, ale urządzenie nie działa – co sprawdzić?
– W pierwszej kolejności warto sprawdzić:
- czy na pewno jest napięcie,
- czy przewody nie są pomylone,
- czy połączenia są dobrze dokręcone.
Bardzo często problem wynika z drobnego błędu w podłączeniu.
Czy kolejność L i N ma znaczenie? Co się stanie, jeśli pomylę L i N?
– Teoretycznie wiele urządzeń będzie działać niezależnie od tego, jednak poprawne podłączenie ma znaczenie dla bezpieczeństwa i zgodności z instalacją.
Czy mogę łączyć przewody bez złączek?
– Nie jest to zalecane. Połączenia „na skrętkę” są nietrwałe i mogą prowadzić do przegrzewania lub iskrzenia. W związku z tym, zawsze warto używać złączek instalacyjnych.
Czy mogę sam podłączyć czujnik ruchu lub lampę?
– W prostych przypadkach tak, jednak należy zachować wszystkie zasady bezpieczeństwa. Jeśli masz wątpliwości, lepiej skonsultować się ze specjalistą.
Czy mogę podłączyć wszystko sam?
– W prostych przypadkach tak, jednak przy bardziej skomplikowanych instalacjach warto skorzystać z elektryka.
Co zrobić, jeśli nie jestem pewien przewodów?
– Najlepszym rozwiązaniem jest użycie miernika lub próbnika napięcia. Nie należy zgadywać, ponieważ może to prowadzić do niebezpiecznych sytuacji.
Podsumowanie
Podłączanie urządzeń 230V nie jest trudne, ale wymaga wiedzy i ostrożności. Dlatego zawsze
- sprawdzaj przewody,
- wyłączaj zasilanie,
- stosuj odpowiednie akcesoria.
Dzięki temu unikniesz błędów i zapewnisz sobie bezpieczne użytkowanie urządzeń.
